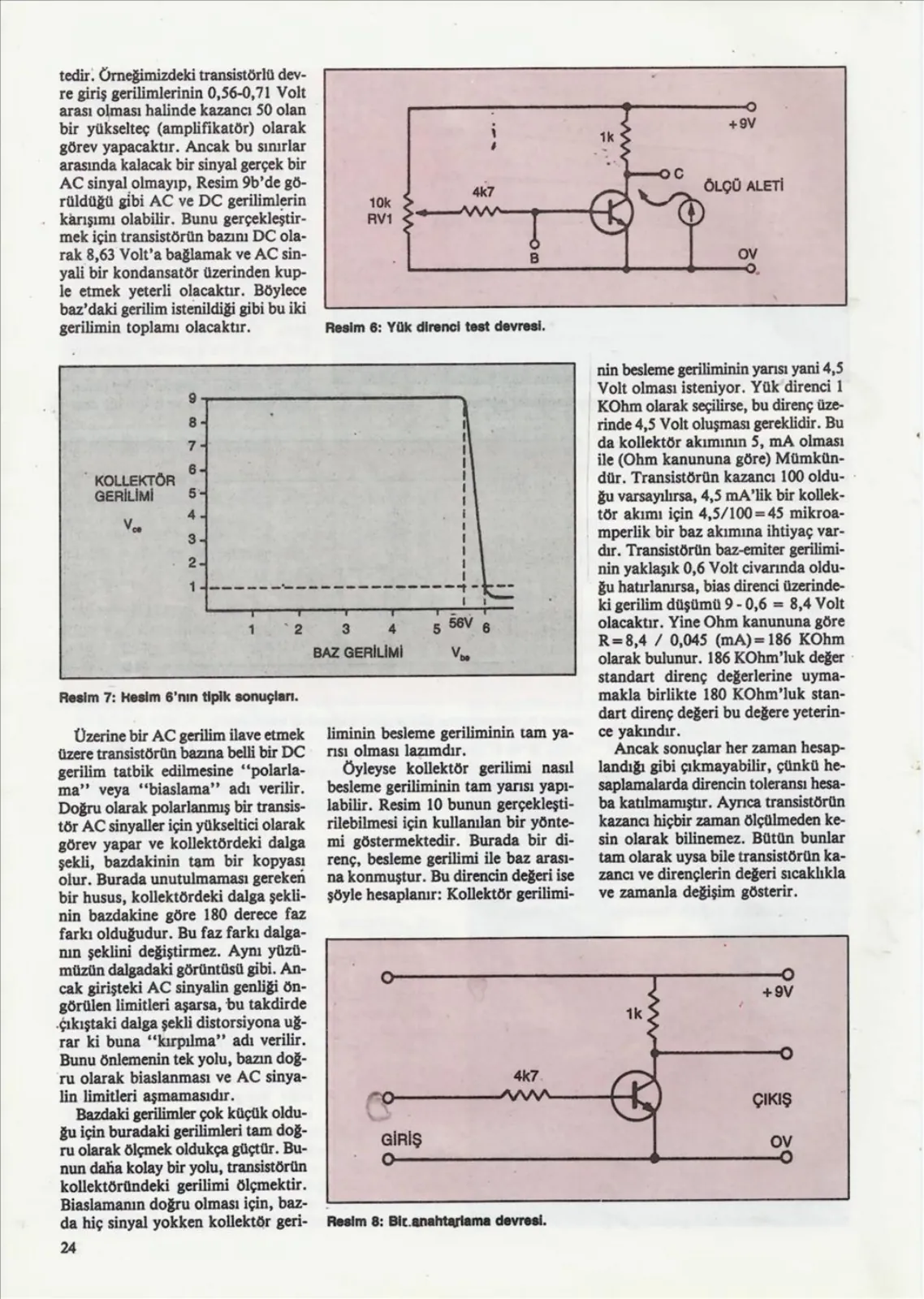

Resim 6: Yük direnci test devresi.
H © A0 0 ©
Resim 7: Kesim 6'nın tipik sonuçları.
Üzerine bir AC gerilim ilave etmek üzere transistörün bazına belli bir DC gerilim tatbik edilmesine “polarlama” veya “biaslama” adı verilir. Doğru olarak polarlanmış bir transistör AC sinyaller için yükseltici olarak görev yapar ve kollektördeki dalga şekli, bazdakinin tam bir kopyası olur. Burada unutulmaması gereken bir husus, kollektördeki dalga şeklinin bazdakine göre 180 derece faz farkı olduğudur. Bu faz farkı dalganın şeklini değiştirmez. Aynı yüzümüzün dalgadaki görüntüsü gibi. Ancak girişteki AC sinyalin genliği öngörülen limitleri aşarsa, bu takdirde “çıkıştaki dalga şekli distorsiyona uğrar ki buna “kırpılma” adı verilir. Bunu önlemenin tek yolu, bazın doğru olarak biaslanması ve AC sinyalin limitleri aşmamasıdır. Bazdaki gerilimler çok küçük olduğu için buradaki gerilimleri tam doğ- Tu olarak ölçmek oldukça güçtür. Bunun daha kolay bir yolu, transistörün kollektöründeki gerilimi ölçmektir. Biaslamanın doğru olması için, bazda hiç sinyal yokken kollektör geriliminin besleme geriliminin tam yarısı olması lazımdır. Öyleyse kollektör gerilimi nasil besleme geriliminin tam yarısı yapılabilir. Resim 10 bunun gerçekleştirilebilmesi için kullanılan bir yöntemi göstermektedir. Burada bir direnç, besleme gerilimi ile baz arasına konmuştur. Bu direncin değeri ise şöyle hesaplanır: Kollektör geriliminin besleme geriliminin yarısı yani 4,5 Volt olması isteniyor. Yük direnci 1 KOhm olarak seçilirse, bu direnç üzerinde 4,5 Volt oluşması gereklidir. Bu da kollektör akımının 5, mA olması ile (Ohm kanununa göre) Mümkündür. Transistörün kazancı 100 olduğu varsayılırsa, 4,5 mA'lik bir kollektör akımı için mikroamperlik bir baz akımına ihtiyaç vardır. Transistörün baz-emiter geriliminin yaklaşık 0,6 Volt civarında oldu- Bu hatırlanırsa, bias direnci üzerindeki gerilim düşümü 9 - 0,6 — 8,4 Volt olacaktır. Yine Ohm kanununa göre R-8,4 / 0,045 (mA)—-186 KOhm olarak bulunur. 186 KOhm'luk değer standart direnç değerlerine uymamakla birlikte 180 KOhm'luk standart direnç değeri bu değere yeterince yakındır. Ancak sonuçlar her zaman hesaplandığı gibi çıkmayabilir, çünkü hesaplamalarda direncin toleransı hesaba katılmamıştır. Ayrıca transistörün kazancı hiçbir zaman ölçülmeden kesin olarak bilinemez. Bütün bunlar tam olarak uysa bile transistörün kazancı ve dirençlerin değeri sıcaklıkla ve zamanla değişim gösterir.
Resim 8: Bir.anahtarlama devresi.
Klavyeyle gezinmek için ← ve → tuşları.
Sayfa 25
Resim 9: AC ile AC4- DC gerilimlerin karşılaştırılması.
Yukarıdaki mahzurlar göz önüne alınarak çok daha sağlıklı bir biaslam yöntemi bulunmuştur (Resim 11). Bir önceki şekilden tek farkı, baz direncinin bir ucunun besleme geriliminden alınarak kollektöre bağlanması olmuştur. Ancak bu kadarlık bir değişiklik devrenin çalışmasını oldukça değiştirmiştir. —— | Devre, “geri besleme” adı verilen tekniğin tipik bir örneğidir. Bu konu ileride daha detaylı olarak anlatılacaktır. Örneğimizdeki geri beslemeden kastımız, baz geriliminin kollektör gerilimini etkilerken kollektör geriliminin de baz akımını etkilemesidir. Eğer kollektör gerilimi artacak olursa baz direnci Rb üzerinden artan baz akımı artacak, bu ise kollektör gerilimini azaltıcı bir etki yapacaktır. Böylece devre oluşacak değişikliklerde kendi kendini ayarlamak suretiyle kararlı kalacaktır. Bu devrenin diğer bir avantajı da, bias için gerekli direnç değerlerinin daha düşük olması ve bias gerilimi fazla etkilenmeden en yakın standart direnç değerinin kolaylıkla seçilebilmesidir. Örneğin Resim 12'deki devrede kollektör gerilimin 4,5 Volt olduğu varsayılırsa, Rx direnci üzerinde düşen gerilim 4,5 - 0,6--3,9 Volt olacaktır. 4,5 Volt'luk kollektör gerilimi için 4,5 mA'lik bir kollektör ik
Resim 10: Tek dirençli blas devresi.
Resim 11: Negatif geri beslemeli bias sistemi.
*9V ov gıç olarak ilk yapılacak iş baz gerilimini | Volt civarında tutmaktır. Civarında dedik çünkü bu değerin biraz altında veya üstünde olması devrenin çalışmasını etkilemez. Örneğin R2—1 KOhm ve Ri KOhm olarak seçilirse bu dirençlerin oluşturacağı gerilim bölücü devre nedeni ile baz gerilimi 1 Volt civarında olacaktır. 8,2 KOhm yerine 6,8 KOhm kullanılsa da bir şey farketmez. Bu devrenin en önemli özelliği, işte bu gibi esnekliklerdir. RI ve R2 olarak 6,8 KOhm ve 1 KOhm kullanırsak baz gerilimi
Resim 12: R, için uygun değerler 68 K - 100 K arasındadır.
akımı, bu kollektör akımı içinde transistörün kazancı 100 olduğu varsayılarak 4,5 mA'lik bir baz akımı gerekeceğinden Rx direncinin değeri Rx=3,9/ 0,045 = 86,6 KOhm olarak bulunur. Bu değere en yakın standart değer 82 KOhm olduğu için rahatlıkla kullanılabilir. Hatta ikinci yakın değerler olan 68 KOhm veya 100 KOhm bile iş görür. Bunun böyle olduğunu siz de görebilirsiniz. Devreyi kurarak Rx direnci yerine değişik değerde dirençler bağlamak suretiyle kollektör gerilimini ölçebilirsiniz. Tabii farklı dirençler için kollektör geriliminde de değişiklik olacaktır. Ancak bu değişiklik, bir önceki devrede bias direncinin doğrudan doğruya besleme kaynağına bağlandığı duruma göre çok daha az olacaktır. Bias sistemleri içinde en mükemmeli resim 13'de gösterilen teknik ile gerçekleştirilendir. Şimdi bu devre için gerekli hesapları yapalım. Kolaylık olması amacı ile besleme gerilimini yine 9V, yük direncini de 1 KOhm olarak kullanacağız. Başlan- 25
