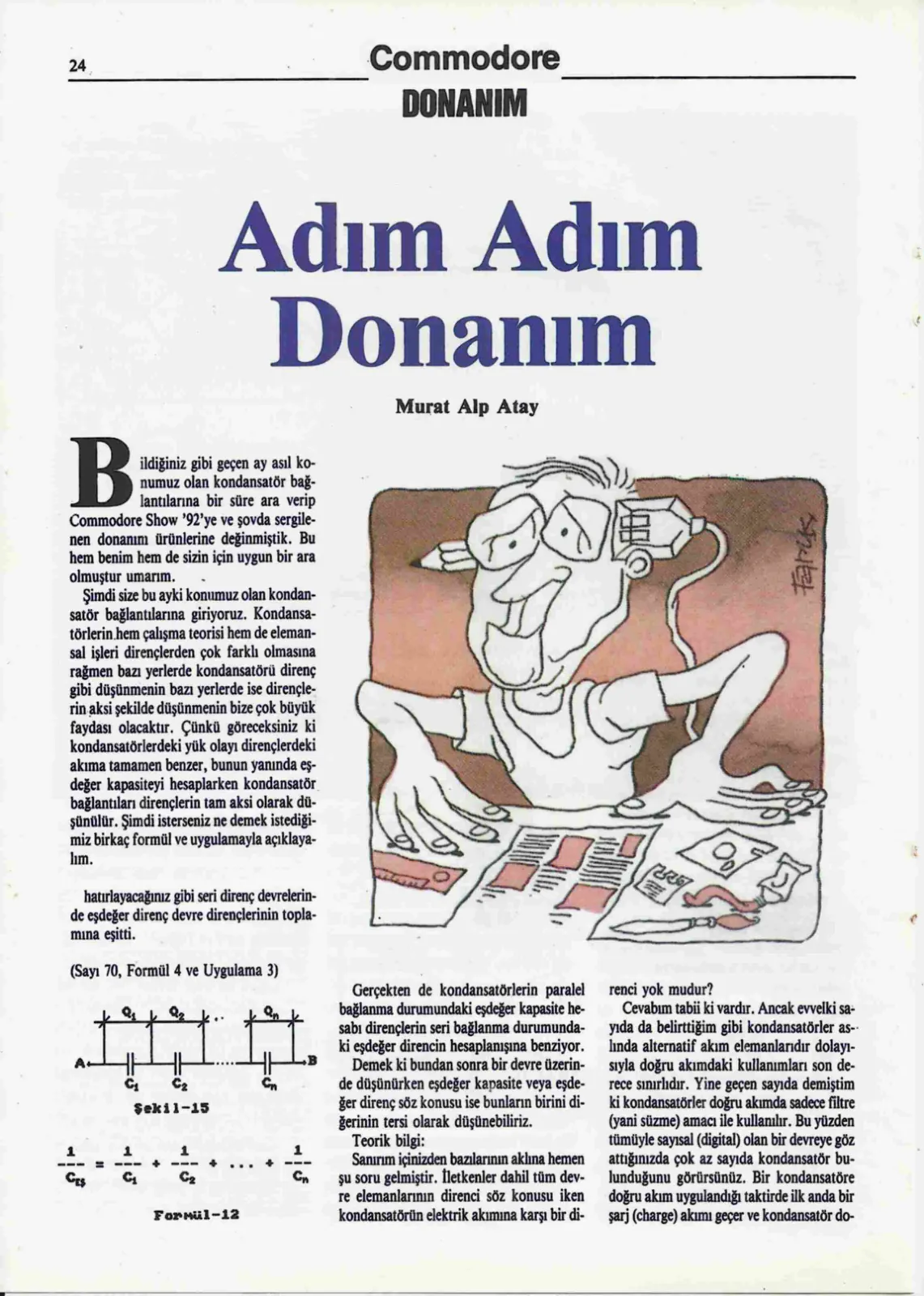

Bildiğiniz gibi geçen ay asıl konumuz olan kondansatör bağlantılarına bir süre ara verip Commodore Show '92'ye ve şovda sergilenen donanım ürünlerine değinmiştik. Bu hem benim hem de sizin için uygun bir ara olmuştur umarım. Şimdi size bu ayki konumuz olan kondansatör bağlantılarına giriyoruz. Kondansatörlerin hem çalışma teorisi hem de elemansal işleri dirençlerden çok farklı olmasına rağmen bazı yerlerde kondansatörü direnç gibi düşünmenin bazı yerlerde ise dirençlerin aksi şekilde düşünmenin bize çok büyük faydası olacaktır. Çünkü göreceksiniz ki kondansatörlerdeki yük olayı dirençlerdeki akıma tamamen benzer, bunun yanında eşdeğer kapasiteyi hesaplarken kondansatör bağlantıları dirençlerin tam aksi olarak düşünülür. Şimdi isterseniz ne demek istediğimizi birkaç formül ve uygulamayla açıklayalım.

Hatırlayacağınız gibi seri direnç devrelerinde eşdeğer direnç devre dirençlerinin toplamına eşitti.

(Sayı 70, Formül 4 ve Uygulama 3)

A B Cı © Cn Şekil-is i i i ıi Ci C> Ch

Formül-12
