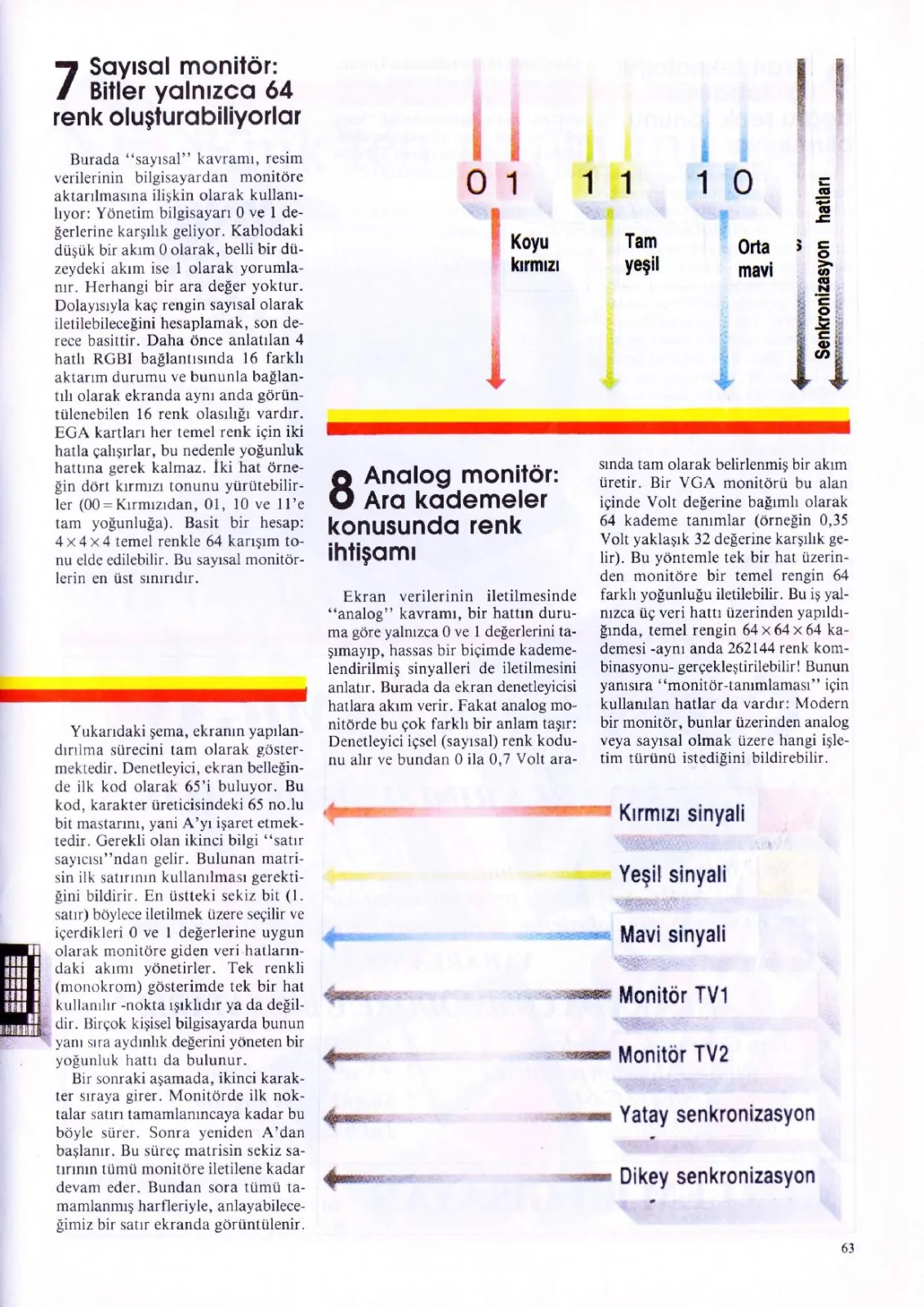

Sayfa 63

7 Sayısal monitör:

Bitler yalnızca 64 renk oluşturabiliyorlar

Burada “sayısal” kavramı, resim verilerinin bilgisayardan monitöre aktarılmasına ilişkin olarak kullanılıyor: Yönetim bilgisayarı 0 ve 1 değerlerine karşılık geliyor. Kablodaki düşük bir akım 0 olarak, belli bir düzeydeki akım ise 1 olarak yorumlanır. Herhangi bir ara değer yoktur. Dolayısıyla kaç rengin sayısal olarak iletilebileceğini hesaplamak, son derece basittir. Daha önce anlatılan 4 hatlı RGBI bağlantısında 16 farklı aktarım durumu ve bununla bağlantılı olarak ekranda aynı anda görüntülenebilen 16 renk olasılığı vardır. EGA kartları her temel renk için iki hatla çalışırlar, bu nedenle yoğunluk hattına gerek kalmaz. İki hat örneğin dört kırmızı tonunu yürütebilirler (00- Kırmızıdan, 01, 10 ve 11'e tam yoğunluğa). Basit bir hesap: 4x4x4 temel renkle 64 karışım tonu elde edilebilir. Bu sayısal monitörlerin en üst sınırıdır.

Yukarıdaki şema, ekranın yapılandırılma sürecini tam olarak göstermektedir. Denetleyici, ekran belleğinde ilk kod olarak 65'i buluyor. Bu kod, karakter üreticisindeki 65 no.lu bit mastarını, yani A'yı işaret etmektedir. Gerekli olan ikinci bilgi “satır sayıcısı”ndan gelir. Bulunan matrisin ilk satırının kullanılması gerektiğini bildirir. En üstteki sekiz bit (1. satır) böylece iletilmek üzere seçilir ve içerdikleri 0 ve 1 değerlerine uygun olarak monitöre giden veri hatlarındaki akımı yönetirler. Tek renkli (monokrom) gösterimde tek bir hat kullanılır -nokta ışıklıdır ya da değil- 1'dir. Birçok kişisel bilgisayarda bunun yanı sıra aydınlık değerini yöneten bir yoğunluk hattı da bulunur. Bir sonraki aşamada, ikinci karakter sıraya girer. Monitörde ilk noktalar satırı tamamlanıncaya kadar bu böyle sürer. Sonra yeniden A'dan başlanır. Bu süreç matrisin sekiz satırının tümü monitöre iletilene kadar devam eder. Bundan sonra tümü tamamlanmış harfleriyle, anlayabileceğimiz bir satır ekranda görüntülenir.

1 071 Koyu kırmızı

Analog monitör:

Ara kademeler konusunda renk ihtişamı

Ekran verilerinin iletilmesinde kavramı, bir hattın duruma göre yalnızca 0 ve 1 değerlerini taşımayıp, hassas bir biçimde kademelendirilmiş sinyalleri de iletilmesini anlatır. Burada da ekran denetleyicisi hatlara akım verir. Fakat analog monitörde bu çok farklı bir anlam taşır: Denetleyici içsel (sayısal) renk kodunu alır ve bundan 0 ila 0,7 Volt arasında tam olarak belirlenmiş bir akım üretir. Bir VGA monitörü bu alan içinde Volt değerine bağımlı olarak 64 kademe tanımlar (örneğin 0,35 Volt yaklaşık 32 değerine karşılık gelir). Bu yöntemle tek bir hat üzerinden monitöre bir temel rengin 64 farklı yoğunluğu iletilebilir. Bu iş yalnızca üç veri hattı üzerinden yapıldığında, temel rengin 64 x 64 x 64 kademesi -aynı anda 262144 renk kombinasyonu- gerçekleştirilebilir! Bunun yanısıra “monitör-tanımlaması” için kullanılan hatlar da vardır: Modern bir monitör, bunlar üzerinden analog veya sayısal olmak üzere hangi işletim türünü istediğini bildirebilir.

bi 1 (0 1

Tam yeşil

Orta 3; Mavi

kronizasyon hatları

Kırmızı sinyali

Yeşil sinyali

ve Mavi sinyali Monitör Monitör TV2 na Yatay senkronizasyon

ve Dikey senkronizasyon
