Bir karakterin klavyeden ekrana nasıl ulaştığını hiç merak ettiniz mi? Bu süreci anlamanızı sağlayacak bir yazı sunuyoruz. Bilgisayarla çalışırken, verilerin görüntülenmesini sağlayacak bir gerece gereksinim duyulur. Ev bilgisayarlarında bu veri çıkışı için bilgiyazarlar, televizyonlar ya da monitörler kullanılır. Bilgiyazarlarda veriler kâğıt üzerine dökülürken, monitörlerde ve televizyonlarda yazılar ve grafikler ekranda görüntülenir. Tabii ki veri aktarımının çıkış noktası bilgisayardır. Commodore 64, hangi karakterin ekranda görüntüleneceğinin bilgisini, bir giriş gereci aracılığıyla, örneğin klavyeden alır. Bu işlem, bilgisayarınızın monitörle tam bir uyum içinde olmasını gerektirir. Diyelim ki, (A) tuşuna bastınız. Commodore 64, tuşa basışınızı algılar ve bellekte bir sonra gelecek karakter için ayrılmış belirli bir yere - biz bu yeri “*X” olarak tanımlayalım - yazar. Bellekteki yerin tam olarak belirlenmesi, kursorun tuşa basıldığı andaki konumu ile gerçekleşir.

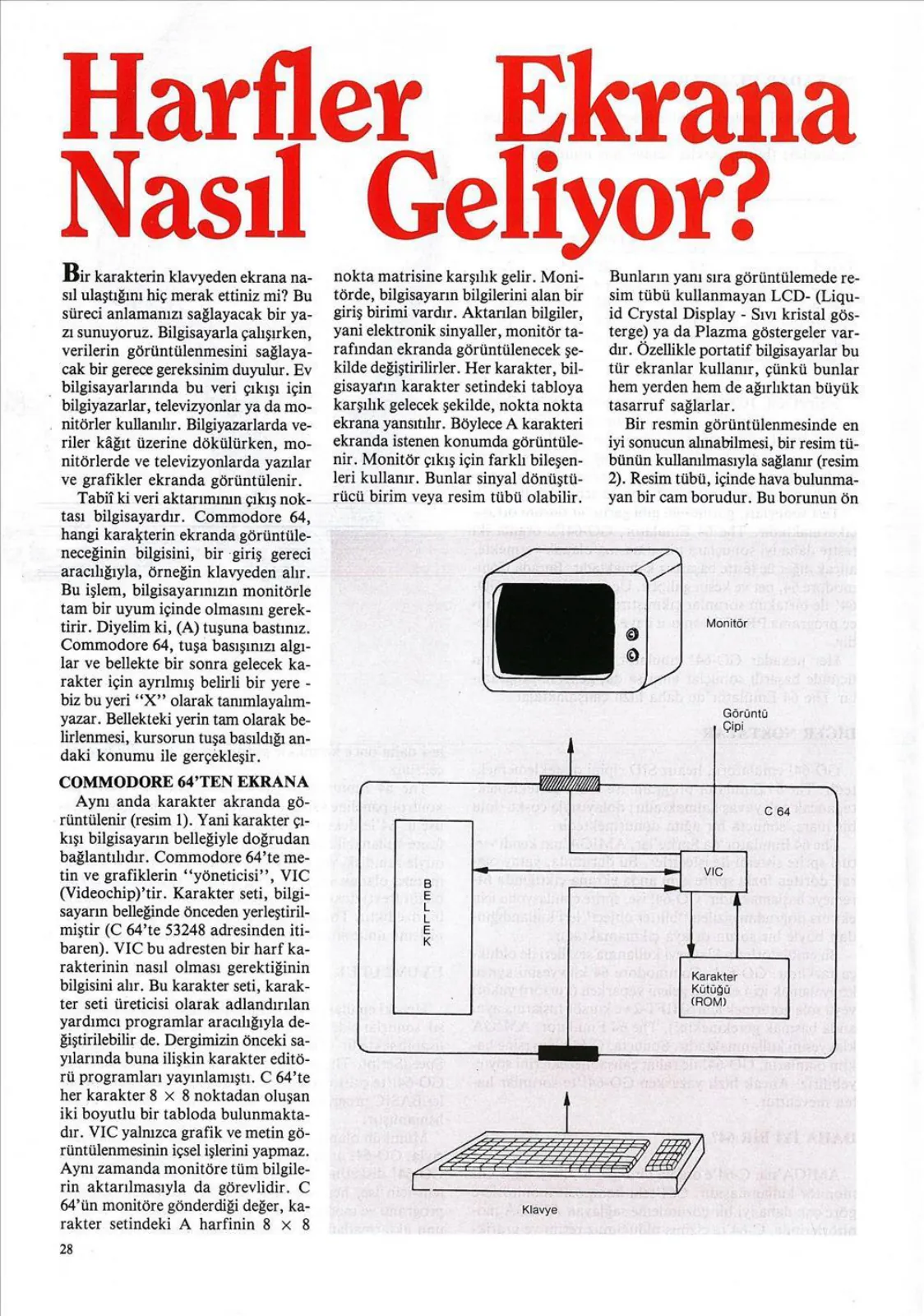

COMMODORE 64'TEN EKRANA Aynı anda karakter ekranda görüntülenir (resim 1). Yani karakter çıkışı bilgisayarın belleğiyle doğrudan bağlantılıdır. Commodore 64'te metin ve grafiklerin “yöneticisi”, VIC (Videochip)'tir. Karakter seti, bilgisayarın belleğinde önceden yerleştirilmiştir (C 64'te 53248 adresinden itibaren). VIC bu adresten bir harf karakterinin nasıl olması gerektiğinin bilgisini alır. Bu karakter seti, karakter seti üreticisi olarak adlandırılan yardımcı programlar aracılığıyla değiştirilebilir de. Dergimizin ilk yıllarında buna ilişkin programları yayınlamıştık. C 64'te her karakter 8 x 8 noktadan oluşan iki boyutlu bir tabloda bulunmaktadır. VIC yalnızca grafik ve metin görüntülenmesinin içsel işlerini yapmaz. Aynı zamanda monitöre tüm bilgilerin aktarılmasıyla da görevlidir. C 64'ün monitöre gönderdiği değer, karakter setindeki A harfinin 8 x 8 nokta matrisine karşılık gelir. Monitörde, bilgisayarın bilgilerini alan bir giriş birimi vardır. Aktarılan bilgiler, yani elektronik sinyaller, monitör tarafından ekranda görüntülenecek şekilde değiştirilirler. Her karakter, bilgisayarın karakter setindeki tabloya karşılık gelecek şekilde, nokta nokta ekrana yansıtılır. Böylece A karakteri ekranda istenen konumda görüntülenir. Monitör çıkış için farklı bileşenleri kullanır. Bunlar sinyal dönüştürücü birim veya resim tüpü olabilir.

Bunların yanı sıra görüntülemede resim tüpü kullanmayan LCD (Liquid Crystal Display - Sıvı kristal gösterge) ya da Plazma göstergeler vardır. Özellikle portatif bilgisayarlar bu tür ekranlar kullanır, çünkü bunlar hem yerden hem de ağırlıktan büyük tasarruf sağlarlar. Bir resmin görüntülenmesinde en iyi sonucun alınabilmesi, bir resim tüpünün kullanılmasıyla sağlanır (resim 2). Resim tüpü, içinde hava bulunmayan bir cam borudur. Bu borunun ön tarafındaki mat levhada monitörün ürettiği resim görüntülenir. Resmi gerçekleştiren, saptırıcı bir devre tarafından yönlendirilen bir elektron ışınıdır. Mat levhaya çarpan elektron sayısına göre, önceden belirlenmiş yoğunluğa sahip bir karakter ekranda görünür. Elektron ışını, renkli monitörlerde 20000 Volt'u geçen bir yüksek gerilimle üretilir.

Monitör

Görüntü Çipi

EE vic

Amrrmo

Karakter Kütüğü (ROM)
