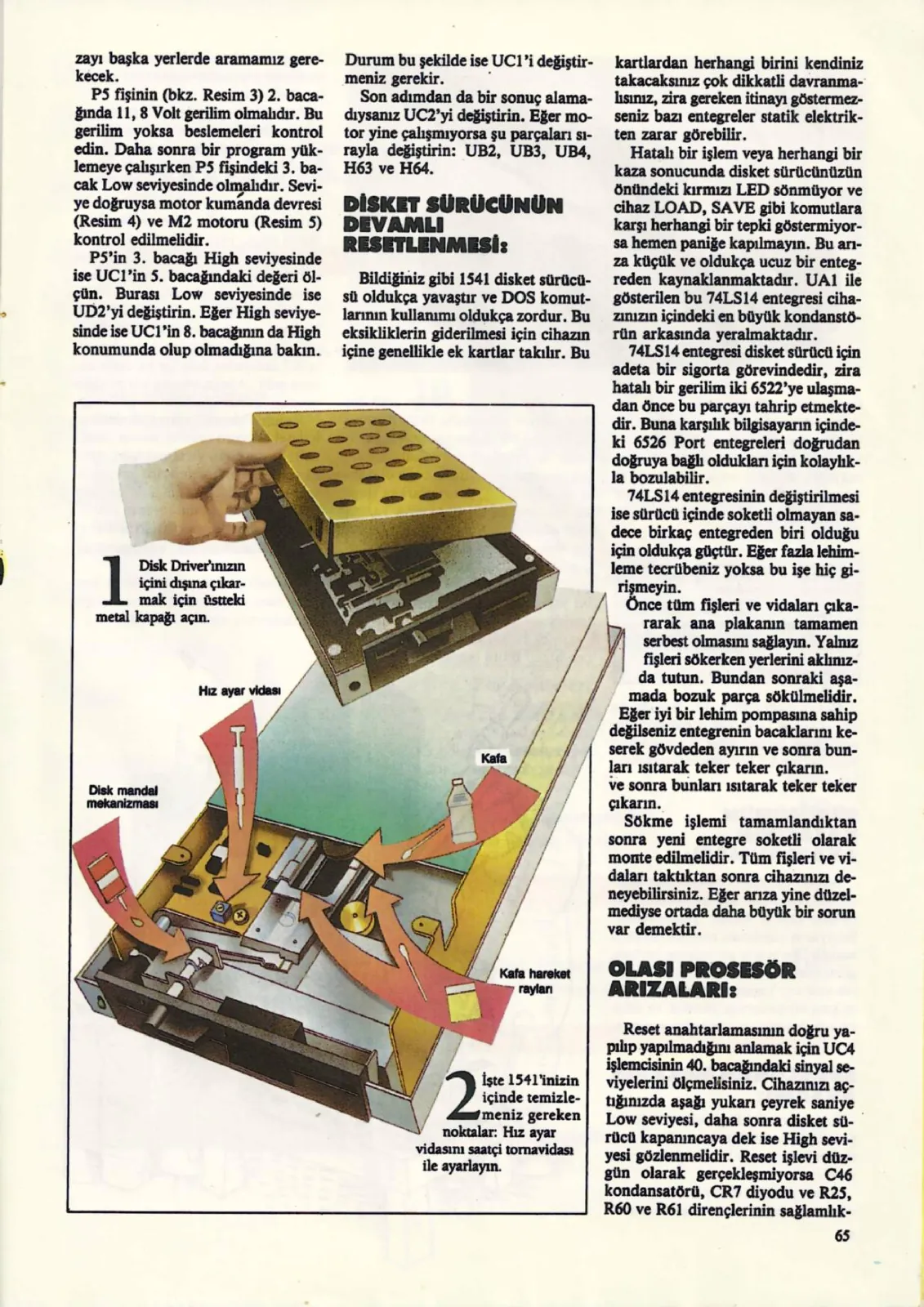

Sayfa 65

P5 fişinin (bkz. Resim 3) 2. bacağında 11,8 Volt gerilim olmalıdır. Bu gerilim yoksa beslemeleri kontrol edin. Daha sonra bir program yüklemeye çalışırken P5 fişindeki 3. bacak Low seviyesinde olmalıdır. Seviye doğruysa motor kumanda devresi (Resim 4) ve M2 motoru (Resim 5) kontrol edilmelidir. P5'in 3. bacağı High seviyesinde ise UC1'in 5. bacağındaki değeri ölçün. Burası Low seviyesinde ise UD2'yi değiştirin. Eğer High seviyesinde ise UC1'in 8. bacağının da High konumunda olup olmadığına bakın.

Durum bu şekilde ise UC1'i değiştirmeniz gerekir. Son adımdan da bir sonuç alamadıysanız UC2'yi değiştirin. Eğer motor yine çalışmıyorsa şu parçaları sırayla değiştirin: UB2, UB3, UB4, H63 ve H64.

Bildiğiniz gibi 1541 disket sürücüsü oldukça yavaştır ve DOS komutlarının kullanımı oldukça zordur. Bu içine genellikle ek kartlar takılır. Bu kartlardan herhangi birini kendiniz takacaksanız çok dikkatli davranmaz, gereken itinayı göstermezseniz bazı entegreler statik elektrikten zarar görebilir. Hatalı bir işlem veya herhangi bir kaza sonucunda disket sürücünüzün önündeki kırmızı LED sönmüyor ve cihaz LOAD, SAVE gibi komutlara karşı herhangi bir tepki göstermiyorsa hemen paniğe kapılmayın. Bu arıza küçük ve oldukça ucuz bir entegreden kaynaklanmaktadır. UA1 ile gösterilen bu 74LS14 entegresi cihazınızın içindeki en büyük kondansatörün arkasında yeralmaktadır. 74LS14 entegresi disket sürücü için adeta bir sigorta görevindedir, zira hatalı bir gerilim iki 6522'ye ulaşmadan önce bu parçayı tahrip etmekte, 6526 Port entegreleri doğrudan doğruya bağlı oldukları için kolaylıkla bozulabilir. 74LS14 entegresinin değiştirilmesi ise sürücü içinde soketli olmayan sadece birkaç entegreden biri olduğu için oldukça güçtür. Eğer fazla lehimleme tecrübeniz yoksa bu işe hiç girişmeyin. Önce tüm fişleri ve vidaları çıkararak ana plakanın tamamen

serbest olmasını sağlayın. Yalnız fişleri sökerken yerlerini aklınızda tutun. Bundan sonraki aşamada bozuk parça sökülmelidir. Eğer iyi bir lehim pompasına sahip değilseniz entegrenin bacaklarını keserek gövdeden ayırın ve sonra bunları ısıtarak teker teker çıkarın. Sökme işlemi tamamlandıktan sonra yeni entegre soketli olarak monte edilmelidir. Tüm fişleri ve vidaları taktıktan sonra cihazınızı deneyebilirsiniz. Eğer arıza yine düzelmediyse ortada daha büyük bir sorun var demektir.

Reset anahtarlamasının doğru seviyelerini ölçmelisiniz. Cihazınızı açtığınızda aşağı yukarı çeyrek saniye Low seviyesi, daha sonra disket sürücü kapanıncaya dek ise High seviyesi gözlenmelidir. Reset işlevi düzgün olarak gerçekleşmiyorsa C46 kondansatörü, CR7 diyodu ve R25, R60 ve R61 dirençlerinin sağlamlıkları kontrol edilmelidir. Bazı durumlarda CPU girişlerindeki sinyaller de eksik olabilir. Bunun için UC4 işlemcisinin 37. ve 39. bacaklarını kontrol edin. 39. bacakta sinyal yoksa bu entegreyi değiştirerek arızanın hâlâ sürüp sürmediğine bakın.
