Bu şekilde cihazımızın teknik kısmıyla ilgisi olmayan arızaların sonuna gelmiş olduk. Bundan sonraki olası hatalarda ise sürücünün elektronik donanımı ile ilgileneceğiz.

BESLEME HATALARI:

Eğer sigortada ve kablolarda herhangi bir sorun yoksa P1 fişindeki (bkz. Resim 3) 1 ve 4 No.'lu bacaklar arasında 15,5 Volt seviyesinde bir alternatif akımın olup olmadığına bakın. Aynı fişin 2 ve 3 No.'lu bacaklarında ise 9,7 Volt ölçülmelidir. Eğer bu gerilimleri gözleyemiyorsanız

SWI ana şalterini ve TI trafosunu kontrol edin. CR2 diyodunun (1N4002) katodunda 18V ölçülmelidir. Eğer bu gerilim yoksa CRI köprü diyodunu gözden geçirin. CR4 diyodunun (1N4002) katodunda ise 10,7 Volt bulunmalıdır; eğer bulunmuyorsa CR3 köprü diyodunda arıza var. CR2 diyodunun anotunda da 12V görülmelidir. Eğer bu gerilim gözlenemiyorsa VRI (7812) gerilim sınırlayıcısı bozulmuş demektir. CR4 diyotundaki hatalı anot geriliminden (5 Volt) ise VR2 (7805) sorumludur. Şimdi de Q1 transistörünün (2SA637D) kollektör gerilimini ölçün. Burada 11,5 Volt'luk bir gerilim yoksa Q1 ve Q2 transistörleri ile CR5 diyodunu kontrol edin.

YAZMA PROBLEMLERİ:

Eğer sağlamlığından emin olduğunuz bir diskete kayıt yapamıyorsanız işe ilk önce P8 (bkz. Resim 3) fişini kontrol ederek başlayın. Bundan sonra ikinci adım olarak sürücüde disket yokken P6 fişinin 12 No.'lu bacağı “Low” seviyesinde olmalıdır, yani bu bacakta 0 Voltluk bir gerilim gözlenmelidir. Şimdi sürücüye “write-protect”'i kapalı bir disket yerleştirin. Bu durumda 12. bacaktaki sinyal seviyesinde yani 5 Volt olmalıdır. Eğer bu anlatılanlar gerçekleşmiyorsa kayıt koruma sensöründe bir hata var demektir.

“Aynı şekilde write-protect'i açık bir disket sürücüde ise UA1 entegresinin 6. bacağı High seviyesinde, kapalı ise “Low” seviyesindedir. Eğer bu seviyelerde değerler elde edemiyorsanız UA1 entegresini değiştirmelisiniz.

Burada da bir hata bulamadıysanız sonraki aşamada okuma-yazma kafasının direncini ölçmelisiniz. P8 fişinin (bkz. Resim 3) 1 ve 4 No.'lu bacakları arasındaki direnç değeri 16,4 ohm olmalıdır. Aynı şekilde 4. ve 5. bacaklar arasında ise 17,4 ohm okunmalıdır. Disketi formatlarken UC3 entegresinin 10, 11, 12, 13, 14 ve 40 No.'lu bacaklarında Low seviyesi gözlenmelidir. Eğer bu bacaklarda değişik seviyelerde gerilim varsa şu entegreleri sırayla değiştirmelisiniz: UA1, UB1 ve UD3. UC3'ün Interrupt hattı (21. bacak) formatlama işlemi sırasında Low seviyesinde mi? Eğer değilse bu parçayı değiştirerek arızanın düzelip düzelmediğini kontrol edin. Eğer bu seviyede doğruysa işimiz biraz daha zorlaşıyor. Bu sefer yine deneme yanılma yöntemiyle RAM'ı (UB2), 6502 mikroişlemciyi (UC4) ve interface parçasını (UC4) değiştirin. Bu işlem sırasında eğer her seferinde bir parçayı değiştirirseniz arızayı kolaylıkla bulabilirsiniz. Bunlar dışında diğer olası arıza kaynakları Q3, Q4, Q5, Q6 ve Q7 transistörleri ve bunlara bağlı yollardır.

© tegrelerini (Ul ve U2, 6526) kontrol edip sağlam olduklarına kanaat getirdiyseniz hatayı disket sürücünüzde dır. Ayrıca UD2'ye ve en pahalı parçalardan biri olan Disk-Controller'a da son aşamada bakın.

OKUMA GÜÇLÜKLERİ:

İşe önce P5 fişinin 3. bacağını topraklayarak (GND'ye bağlamak yeterlidir) başlayalım. Bu şekilde disketi çeviren motor işlemeye başlayacaktır. Şimdi Disk-Controller'in (UC1) 2. bacağının High seviyesinde olup olmadığına bakın. Eğer disket motoru çalışıyorsa içinde program olan bir disketi sürücüye koyun. Daha sonra LOAD komutuyla okuma-yazma kafasının dolu bir Track'ın üzerine gelmesini sağlayın. Şimdi UF4'ün 1. ve 14. bacak sinyallerini ölçün. Eğer hiçbir sinyal yoksa okuma-yazma kablosunda veya bağlantı kablolarında hata var demektir. UF3'ün 1. ve 14. bacaklarında doğru sinyaller gözleniyorsa bu sefer UE4'ün 2. ve 5. bacaklarında herhangi bir sinyal olup olmadığına bakın. Eğer yine herhangi bir hata ile karşılaşmadıysanız UE4'ün 1. - 8. bacaklarına bakın. UD4'ün 7. - 10. bacaklarında disket dönmezken de sinyal vardır. Eğer UD4'ün 4. bacağında sinyal varken 7.sinde yoksa bu entegreyi değiştirin. 4. bacakta herhangi bir sinyal yoksa UD3 entegresi bozuk olabilir. UD7'nin 7. bacağında sinyal varken aynı zamanda UD3'ün 12, UD4'ün 10 ve 12. bacağında da sinyal okunabilmelidir. UD3'ün 12. bacağında olması gereken sinyal yoksa UC1'i değiştirmelisiniz. UD4'ün 4. bacağında sinyal varken 7. bacağında sinyal yoksa bu entegreyi yenisi ile değiştirin. 4. bacakta sinyalin olmaması UD3'deki bir arızadan kaynaklanır. Yine herhangi bir arıza bulamadıysanız IC1'i değiştirin. Okuma hataları büyük bir çoğunlukla bu entegreden kaynaklanır, fakat sağlamsa arızayı başka yerlerde aramamız gerekecek.

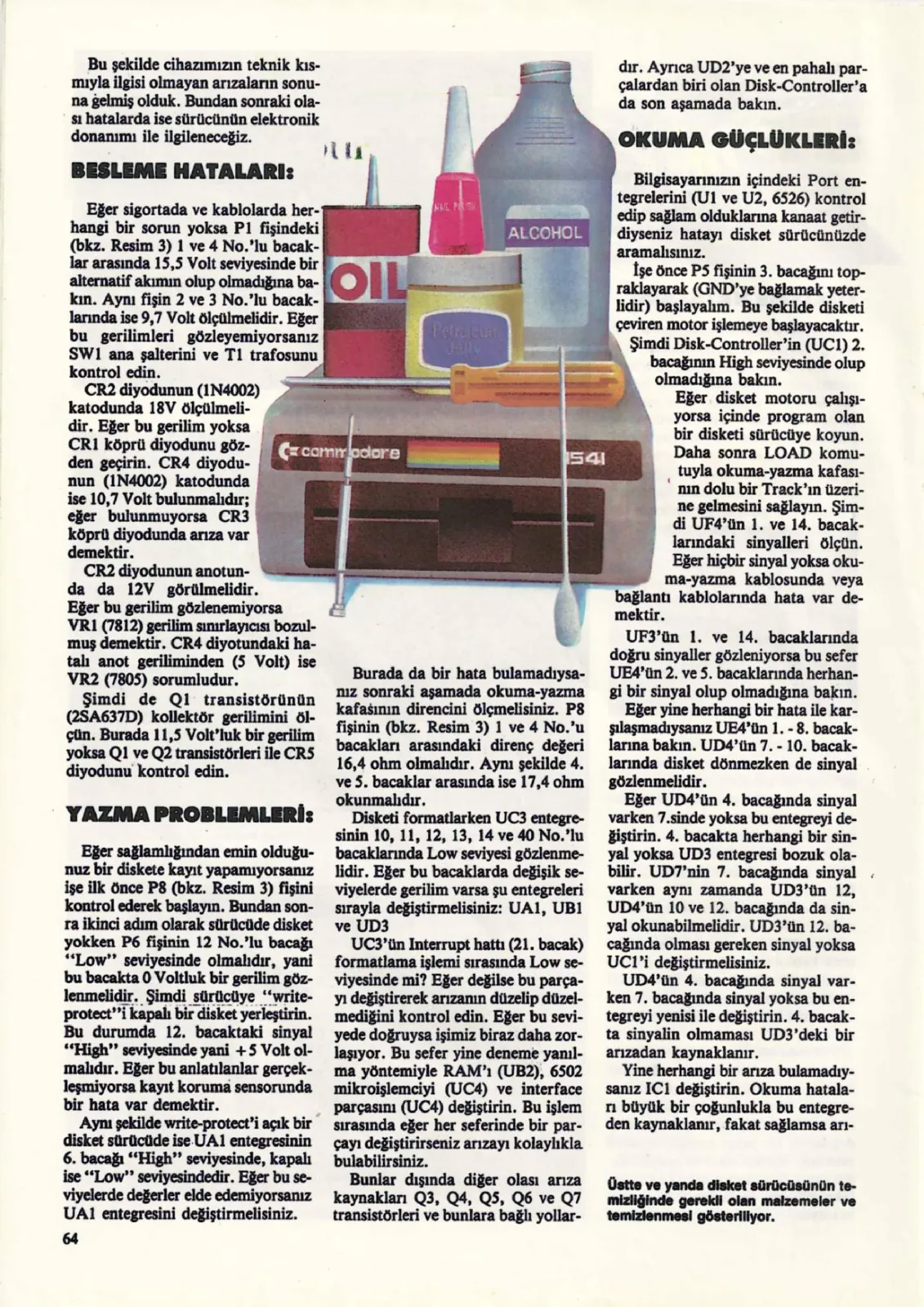

Üstte ve yanda disket sürücüsünün te-

mizliğinde gerekli olan malzemeler ve temizlenmesi gösteriliyor.
