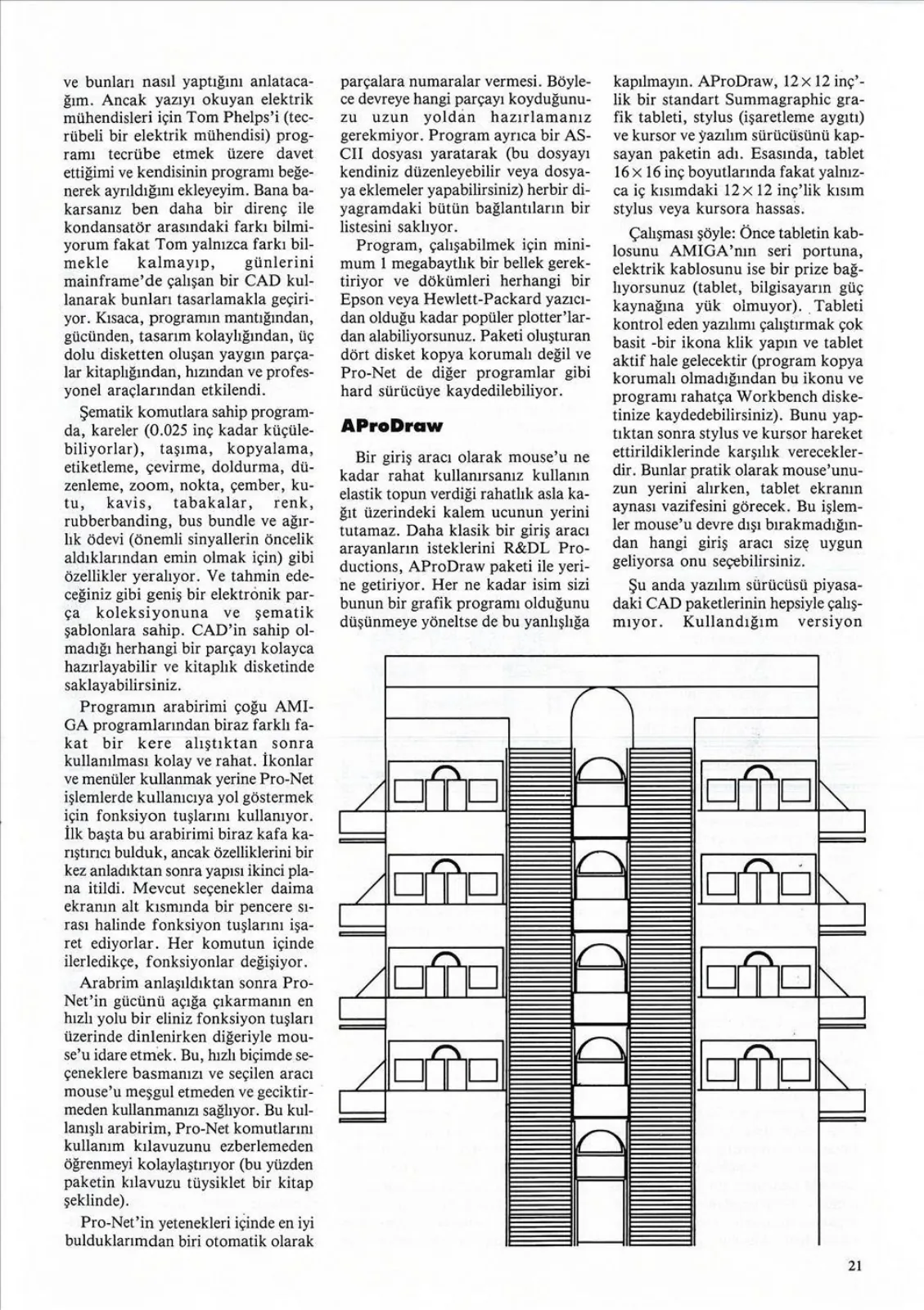

Sayfa 21
AProDraw
Bir giriş aracı olarak mouse'u ne kadar rahat kullanırsanız kullanın elastik topun verdiği rahatlık asla kağıt üzerindeki kalem ucunun yerini tutamaz. Daha klasik bir giriş aracı arayanların isteklerini R&DL Productions, AProDraw paketi ile yerine getiriyor. Her ne kadar isim sizi bunun bir grafik programı olduğunu düşünmeye itse de, buna kapılmayın. AProDraw, 12 x 12'lik bir standart Summagraphic grafik tableti, stylus (işaretleme aygıtı) ve kursor ve yazılım sürücüsünü kapsayan paketin adı. Esasında, tablet 16 x 16 inç boyutlarında fakat yalnızca iç kısımdaki 12 x 12 inç'lik kısım stylus veya kursora hassas.
Çalışması şöyle: Önce tabletin kablosunu AMIGA'nın seri portuna, elektrik kablosunu ise bir prize bağlıyorsunuz (tablet, bilgisayarın güç kaynağına yük olmuyor). Tableti kontrol eden yazılımı çalıştırmak çok basit -bir ikona klik yapın ve tablet aktif hale gelecektir (program kopya korumalı olmadığından bu ikonu ve programı rahatça Workbench disketinize kaydedebilirsiniz). Bunu yaptıktan sonra stylus ve kursor hareket ettirildiklerinde karşılık vereceklerdir. Bunlar pratik olarak mouse'unuzun yerini alırken, tablet ekranın aynası vazifesini görecek. Bu işlemler mouse'u devre dışı bırakmadığından hangi giriş aracı size uygun geliyorsa onu seçebilirsiniz.
Şu anda yazılım sürücüsü piyasadaki CAD paketlerinin hepsiyle çalışdüşünmeye yöneltse de bu yanlışlığa Kullandığım versiyon Fa m LA Tm FA, Fn Fm Fa
Klavyeyle gezinmek için ← ve → tuşları.
Sayfa 20
DynamicCAD V2.3
Bildiğim kadarıyla, DynamicCAD AMIGA'da çıkan ilk profesyonel CAD programıydı. Her ne kadar program AMIGA için tasarlandıysa da (başka bir sistemden uyarlama değil) komut yapısı MS-DOS programlarından büyük ölçüde etkilenmiş. Bu nedenle sonradan çıkan CAD programlarında gördüğümüz rahatlığa bu programın komut yapısında rastlayamıyoruz. Kullanımı arkadaşça olmasa da DynamicCAD esasında güçlü bir program. Bunun hemen ardından programın 20 ayırıcı bir özelliği olan ikonlardan oluşan araç çubuğundan bahsedeceğim. DeluxePaint'e ve diğer pek çok grafik programına benzeyen araç çubuğu yeni programların hiçbiri tarafından tutulmayan bir düzenleme. Programın değişik modlarına (çizgi, kavis, grup, düzenle ve ölç vb.) basitçe ikonun üzerine klikliyorsunuz ve istediğiniz mod seçilmiş oluyor. Ancak birçok kontrol, bir dizi tuşa basarak veya mouse ile yapılıyor. Örneğin bir çizgi çizmek için önce “E”'ye (enter için) sonra “L”'ye (line için) basıyorsunuz. Yazı yazmak içinse tekrar “E” ile başladıktan sonra “A” tuşuyla yazı karakterine giriyorsunuz. Yazı moduna girdikten sonra çıkan boşluğa yazınızı girip RETURN'e bastığınızda yazı kursorun bulunduğu yere yerleştiriliyor. Ekranın üst kısmındaki komut çizgisi mevcut çalışabilir komutları gösteriyor. Bir tuşa basarak seçeneklerden birini seçtiğinizde buradaki bilgi komutu uygun biçimde değişiyor. Programın komutlarını bir kez ezberlediğinizde programı kullanmak için başka yapacağınız bir şey kalmamış demektir. Yeni komutlar öğrenene kadar tuşuna basarak hazır yardım alabilirsiniz. Mouse ile açılan üç adet yukarıdan aşağıya kayan menü komut yapısını tamamlıyor. Bazı özellikler program tarafından çok iyi idare ediliyor. Özellikle programın kavis tanımlamaları için bulduğu çözümü çok beğendim (sık yapılması gereken bu işlem kesin doğruluk gerektiriyor, ancak yerleştirme işleminin tam olarak yapılması çok zor). DynamicCAD zorlukları bir tarafa bırakarak işi basit bir mantıkla hallediyor. Kavis çizmeye bir başlangıç noktası seçerek başladıktan sonra kavisin bitmesini istediğiniz yeri belirtiyorsunuz ve en son olarak kavisin yarıçapını veriyorsunuz. Mantıklı olan şey yalnızca bu değil, fakat ekran, kavisin üç anahtar noktasını mouse hareket ettikçe boyutu değişen bir üçgen göstererek tanımlıyor. Böylece kavisin nerede başlayacağı, biteceği ve nereye kavis yapacağı daha iyi belirtilmiş oluyor. DynamicCAD bir CAD kullanıcısının isteyebileceği özelliklerin hemen hepsini, çoklu tabakalar, karelere ve parçalara ayırma, doldurma, semboller ve yazı dahil olmak üzere kendisinde topluyor. Programın karelere (grid'ler) ayırma şeklinden de bahsetmek gerekli.
Her mimarın söylediği gibi karelere ayırma bütün çizimlerin esasını oluşturmakta ve CAD programlarının güçlü yanlarından birisi de çalışma kareleri gösterme ve büyüklüklerini değiştirme olduğu kadar çizimi karelere uydurma yeteneğinin olması. Çoğu CAD programında çizimi karelerin kesişen yerleri dışına taşımak için karelerin büyüklüğünü değiştirmek zorunda kalıyorsunuz, fakat DynamicCAD daha iyi bir çözüm sunuyor. Bir kare tamamladıktan sonra çizimi değişik kombinasyonlara uyacak şekilde değiştirmeyi deneyebilirsiniz. Örnek verecek olursak: Eğer ölçü olarak inç'le çizim yapıyorsanız 0.25 inç'lik kareler tanımlayabilirsiniz. Daha sonra DynamicCAD'in kare değiştirme özelliği sayesinde çizimi bu karelere göre yerleştirebilir veya yarım inç'lik karelerle tecrübe edebilirsiniz. Bu özellik çok hoş, hızlı ve fonksiyonel. Başka bir önemli özellik programın mouse emirlerine ne kadar iyi karşılık verebildiği. CAD veya grafik programlarından herhangi biriyle daha önce uğraştıysanız düz olarak düşünülen bir çizginin çapa noktasından (anchor point) mouse ile klik edilmesi sonucu bozulduğuna tanık olmuşsunuzdur. Gerçi bu problemden mouse'u biraz daha uzağa iterek kurtulabildiğimi keşfettim, fakat DynamicCAD bu yeri otomatik olarak rahatça ayarlıyor. Bu programı kullandığım süre içinde asla bir çizimin bu şekilde bozulmadı. DynamicCAD kopya korumalı değil ve 512K'da sorunsuz çalışıyor. Program üç disketten oluşuyor ve çok sayıda örnek çizim içeriyor. Program kolaylıkla hard sürücüye kopyalanabiliyor ve AProDraw tableti ile uyumlu olarak çalışıyor. MicroIllusions'ın pazarlama müdürü DynamicCAD'in herhangi bir yeni versiyonunu planlamadıklarını ve DynamicCAD Electronic Designer adındaki yeni bir programı üretme ve pazarlama çalışmalarını şimdilik ertelediklerini söyledi.
'PRO-NET V2.0
Pro-Net elektronik baskılı devreler tasarlamak için hazırlanmış bir CAD programı. Eğer bir tasarım mühendisi olsaydım herhalde bu ürünle yakından ilgilenirdim, fakat bu statüden uzak olduğum için (bunu kanıtlayacak mütevazi çek koçanlarım var) size sadece programın neler yaptığını ve bunları nasıl yaptığını anlatacağım. Ancak yazıyı okuyan elektrik mühendisleri için Tom Phelps'i (tecrübeli bir elektrik mühendisi) programı tecrübe etmek üzere davet ettiğimi ve kendisinin programı beğenerek ayrıldığını ekleyeyim. Bana bakarsanız ben daha bir direnç ile kondansatör arasındaki farkı bilmiyorum fakat Tom yalnızca farkı bilmekle kalmayıp, günlerini mainframe'de çalışan bir CAD kullanarak bunları tasarlamakla geçiriyor. Kısaca, programın mantığından, gücünden, tasarım kolaylığından, üç dolu disketten oluşan yaygın parçalar kitaplığından, hızından ve profesyonel araçlarından etkilendi. Şematik komutlara sahip programda, kareler (0.025 inç kadar küçülebiliyorlar), taşıma, kopyalama, etiketleme, çevirme, doldurma, düzenleme, zoom, nokta, çember, kutu, kavis, tabakalar, renk, rubberbanding, bus bundle ve ağırlık ödevi (önemli sinyallerin öncelik aldıklarından emin olmak için) gibi özellikler yer alıyor. Ve tahmin edeceğiniz gibi geniş bir elektronik parça koleksiyonuna ve şematik şablonlara sahip. CAD'in sahip olmadığı herhangi bir parçayı kolayca hazırlayabilir ve kitaplık disketinde saklayabilirsiniz. Programın arabirimi çoğu AMIGA programlarından biraz farklı fakat bir kere alıştıktan sonra kullanılması kolay ve rahat. İkonlar ve menüler kullanmak yerine Pro-Net işlemlerde kullanıcıya yol göstermek için fonksiyon tuşlarını kullanıyor. İlk başta bu arabirimi biraz kafa karıştırıcı bulduk, ancak özelliklerini bir kez anladıktan sonra yapısı ikinci plana itildi. Mevcut seçenekler daima ekranın alt kısmında bir pencere sırası halinde fonksiyon tuşlarını işaret ediyorlar. Her komutun içinde ilerledikçe, fonksiyonlar değişiyor. Arabirim anlaşıldıktan sonra Pro-Net'in gücünü açığa çıkarmanın en hızlı yolu bir eliniz fonksiyon tuşları üzerinde dinlenirken diğeriyle mouse'u idare etmek. Bu, hızlı biçimde seçeneklere basmanızı ve seçilen aracı mouse'u meşgul etmeden ve geciktirmeden kullanmanızı sağlıyor. Bu kullanışlı arabirim, Pro-Net komutlarını kullanım kılavuzunu ezberlemeden öğrenmeyi kolaylaştırıyor (bu yüzden paketin kılavuzu tüysiklet bir kitap şeklinde). Pro-Net'in yetenekleri içinde en iyi bulduklarımdan biri otomatik olarak parçalara numaralar vermesi. Böylece devreye hangi parçayı koyduğunuzu uzun yoldan hazırlamanız gerekmiyor. Program ayrıca bir ASdosyası yaratarak (bu dosyayı kendiniz düzenleyebilir veya dosyaya eklemeler yapabilirsiniz) herbir diyagramdaki bütün bağlantıların bir listesini saklıyor. Program, çalışabilmek için minimum 1 megabaytlık bir bellek gerektiriyor ve dökümleri herhangi bir Epson veya Hewlett-Packard yazıcıdan olduğu kadar popüler plotter'lardan alabiliyorsunuz. Paketi oluşturan dört disket kopya korumalı değil ve Pro-Net de diğer programlar gibi hard sürücüye kaydedilebiliyor.
