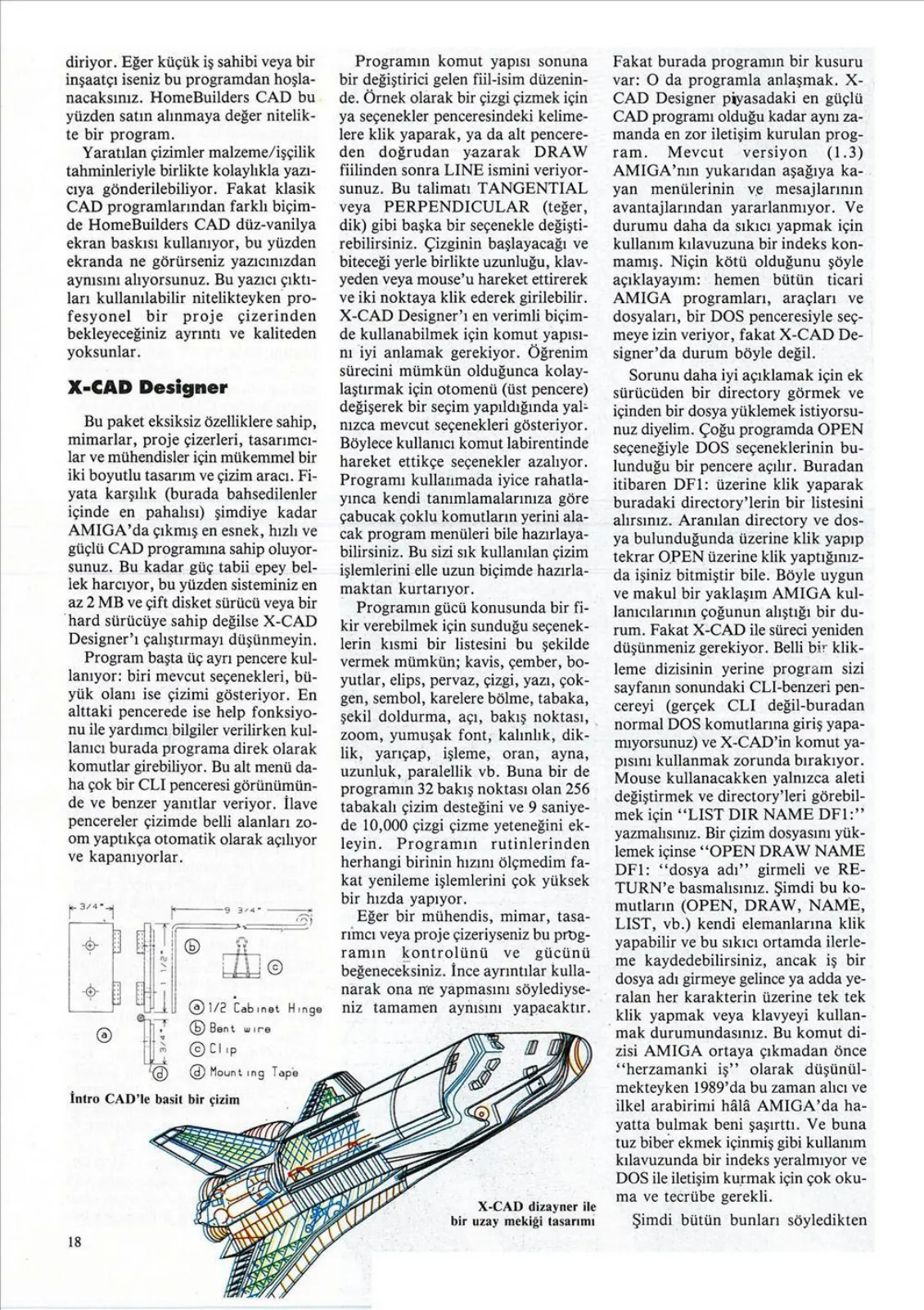

Sayfa 18

X-CAD Designer

Bu paket eksiksiz özelliklere sahip, mimarlar, proje çizerleri, tasarımcılar ve mühendisler için mükemmel bir iki boyutlu tasarım ve çizim aracı. Fiyata karşılık (burada bahsedilenler içinde en pahalısı) şimdiye kadar AMIGA'da çıkmış en esnek, hızlı ve güçlü CAD programına sahip oluyorsunuz. Bu kadar güç tabii epey bel- İek harcıyor, bu yüzden sisteminiz en az 2 MB ve çift disket sürücü veya bir hard sürücüye sahip değilse X-CAD Designer'ı çalıştırmayı düşünmeyin. Program başta üç ayrı pencere kullanıyor: biri mevcut seçenekleri, büyük olanı ise çizimi gösteriyor. En alttaki pencerede ise help fonksiyonu ile yardımcı bilgiler verilirken kullanıcı burada programa direk olarak komutlar girebiliyor. Bu alt menü daha çok bir CLI penceresi görünümünde ve benzer yanıtlar veriyor. İlave pencereler çizimde belli alanları zoom yaptıkça otomatik olarak açılıyor ve kapanıyorlar.

© Mounting Tape

İntro CAD'le basit bir çizim

| © Bent wire

Programın komut yapısı sonuna bir değiştirici gelen fiil-isim düzeninde. Örnek olarak bir çizgi çizmek için ya seçenekler penceresindeki kelimelere klik yaparak, ya da alt pencereden doğrudan yazarak DRAW fiilinden sonra LINE ismini veriyorsunuz. Bu talimatı TANGENTIAL veya PERPENDICULAR (teğet, dik) gibi başka bir seçenekle değiştirebilirsiniz. Çizginin başlayacağı ve biteceği yerle birlikte uzunluğu, klavyeden veya mouse'u hareket ettirerek ve iki noktaya klik ederek girilebilir. X-CAD Designer'ı en verimli biçimde kullanabilmek için komut yapısını iyi anlamak gerekiyor. Öğrenim sürecini mümkün olduğunca kolaylaştırmak için otomenü (üst pencere) değişerek bir seçim yapıldığında yalnızca mevcut seçenekleri gösteriyor. Böylece kullanıcı komut labirentinde hareket ettikçe seçenekler azalıyor. Programı kullanımda iyice rahatlayınca kendi tanımlamalarınıza göre çabucak çoklu komutların yerini alacak program menüleri bile hazırlayabilirsiniz. Bu sizi sık kullanılan çizim işlemlerini elle uzun biçimde hazırlamaktan kurtarır. Programın gücü konusunda bir fikir verebilmek için sunduğu seçeneklerin kısmi bir listesini bu şekilde vermek mümkün; kavis, çember, boyutlar, elips, pervaz, çizgi, yazı, çokgen, sembol, karelere bölme, tabaka, şekil doldurma, açı, bakış noktası, zoom, yumuşak font, kalınlık, diklik, yarıçap, işleme, oran, ayna, uzunluk, paralellik vb. Buna bir de programın 32 bakış noktası olan 256 tabakalı çizim desteğini ve 9 saniyede 10.000 çizgi çizme yeteneğini ekleyin. Programın rutinlerinden herhangi birinin hızını ölçmedim fakat yenileme işlemlerini çok yüksek bir hızda yapıyor. Eğer bir mühendis, mimar, tasarımcı veya proje çizeriyseniz bu programın kontrolünü ve gücünü beğeneceksiniz. İnce ayrıntılar kullanarak ona ne yapmasını söylediyseniz tamamen aynısını yapacaktır.

X-CAD Designer ile bir uzay mekiği tasarımı

Fakat burada programın bir kusuru var: O da programla anlaşmak. X-CAD Designer piyasadaki en güçlü CAD programı olduğu kadar aynı zamanda en zor iletişim kurulan program. Mevcut versiyon (1.3) AMIGA'nın yukarıdan aşağıya kayan menülerinin ve mesajlarının avantajlarından yararlanmıyor. Ve durumu daha da sıkıcı yapmak için kullanım kılavuzuna bir indeks konmamış. Niçin kötü olduğunu şöyle açıklayayım: Hemen bütün ticari AMIGA programları, araçları ve dosyaları, bir DOS penceresiyle seçmeye izin veriyor, fakat X-CAD Designer'da durum böyle değil.

Sorunu daha iyi açıklamak için ek sürücüden bir directory görmek ve içinden bir dosya yüklemek istiyorsunuz diyelim. Çoğu programda OPEN seçeneğiyle DOS seçeneklerinin bulunduğu bir pencere açılır. Buradan itibaren üzerine klik yaparak buradaki directory'lerin bir listesini alırsınız. Aranılan directory ve dosya bulunduğunda üzerine klik yapıp tekrar OPEN üzerine klik yaptığınızda işiniz bitmiştir bile. Böyle uygun ve makul bir yaklaşım AMIGA kullanıcılarının çoğunun alıştığı bir durum. Fakat X-CAD ile süreci yeniden düşünmeniz gerekiyor. Belli bir klikleme dizisinin yerine program sizi sayfanın sonundaki CLI-benzeri pencereyi (gerçek CLI değil-buradan normal DOS komutlarına giriş yapamazsınız) ve X-CAD'in komut yapısını kullanmak zorunda bırakıyor. Mouse kullanacakken yalnızca aleti değiştirmek ve directory'leri görebilmek için “LIST DIR NAME DF1:” yazmalısınız. Bir çizim dosyasını yüklemek içinse “OPEN DRAW NAME DF1: “dosya adı” girmeli ve RETURN'e basmalısınız. Şimdi bu komutların (OPEN, DRAW, NAME, LIST, vb.) kendi elemanlarına klik yapabilir ve bu sıkıcı ortamda ilerleme kaydedebilirsiniz, ancak iş bir dosya adı girmeye gelince ya adda yer alan her karakterin üzerine tek tek klik yapmak veya klavyeyi kullanmak durumundasınız. Bu komut dizisi AMIGA ortaya çıkmadan önce “herzamanki iş” olarak düşünülmekteyken 1989'da bu zaman alıcı ve ilkel arabirimi hâlâ AMIGA'da hayatta bulmak beni şaşırttı. Ve buna tuz biber ekmek içinmiş gibi kullanım kılavuzunda bir indeks yer almıyor ve DOS ile iletişim kurmak için çok okuma ve tecrübe gerekli.

Şimdi bütün bunları söyledikten sonra X-CAD Designer'dan nefret ettiğimden şüphelenebilirsiniz. Bu doğru değil. Dürüst olarak, program şimdiye kadar dokunduğum en profesyonel CAD paketi. İçinde düşünebileceğiniz her tür komut ve seçenek var ve hepsinden iyisi hızlı olması. Haitex bu CAD programının saniyede 3000 çizgi çizebildiğini söylüyor. Bu teknik olarak doğru mu değil mi bilmiyorum, fakat programdan ne yapmasını istediysem neredeyse anında yerine getirdi ve bu hız da benim için yeterli. Ancak programın hızı ve gücü konusunda sırf benim sözlerime bakmayın. Geçenlerde yerel bir kullanıcı grubu toplantısında bu programı tanıttım. Herkes gitmek üzereyken bir mühendis programı belli işlemler yaptırarak çalıştırmamı rica edip tekrar çalışırken görmek istedi. Programdan duyduğu izlenimin değerini anlayabilmek için bu mühendisin günlerini 32-bit bir mainframe'de ünlü bir CAD programını kullanarak geçirdiğini hatırlatayım. X-CAD'in hızını gördükten sonra sözleri aynen şöyleydi, “WOW! Bu neredeyse iş'te kullandığım alet kadar.”
