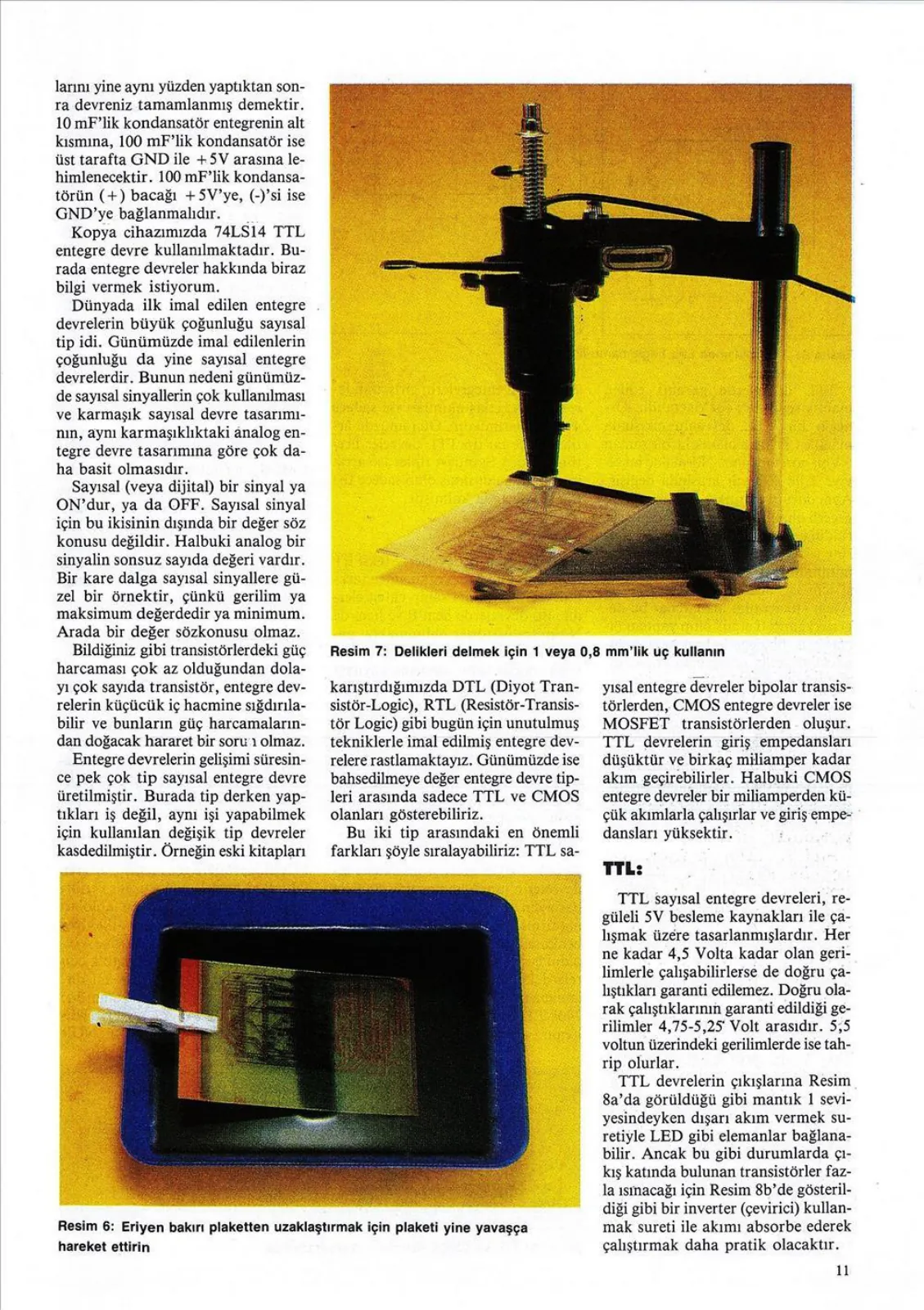

Sayfa 11
Resim 7: Delikleri delmek için 1 veya 0,8 mm'lik uç kullanın
Resim 6: Eriyen bakırı plaketten uzaklaştırmak için plaketi yine yavaşça
hareket ettirin
TTL:
TTL sayısal entegre devreleri, regüleli 5V besleme kaynakları ile çalışmak üzere tasarlanmışlardır. Her ne kadar 4,5 Volta kadar olan gerilimlerle çalışabilirlerse de doğru çalıştıkları garanti edilemez. Doğru olarak çalıştıklarının garanti edildiği gerilimler 4,75-5,25 Volt arasıdır. 5,5 voltun üzerindeki gerilimlerde ise tahrip olurlar. TTL devrelerin çıkışlarına Resim 8a'da görüldüğü gibi mantık 1 seviyesindeyken dışarı akım vermek suretiyle LED gibi elemanlar bağlanabilir. Ancak bu gibi durumlarda çıkış katında bulunan transistörler fazla ısınacağı için Resim 8b'de gösterildiği gibi bir inverter (çevirici) kullanmak sureti ile akımı absorbe ederek çalıştırmak daha pratik olacaktır.
il
Klavyeyle gezinmek için ← ve → tuşları.
Sayfa 10
Resim 4: Pozlandırma işlemi ne az-ne de çok fazla olmalıdır.
Şimdi kopya cihazımıza tekrar dönebiliriz. Resim 1'deki filmi tekrar letraset ile çizmenize gerek yoktur. Asetat kağıdına çektireceğiniz fotokopiyi film olarak kullanabilirsiniz. Eğer asetata fotokopi çektirme imkanınız yoksa normal kağıda çektirin. Bu kağıdın arka tarafını çevirin ve birkaç damla zeytinyağı damlatın. Kağıdınız bir derece şeffaf hal alacak ve film olarak kullanabileceğiniz şekle gelecektir. Yalnız burada pozlandırma süresini biraz fazla tutmanız gerekmektedir (10 dakikanın üstünde).
Kopya cihazının filmini hazırlamayı başarabildiyseniz montaj işine geçebilirsiniz. Öncelikle 1 mm'lik matkap ucuyla entegrenin deliklerini delin (Resim 7). Daha sonra cihazınızla C-64'ün teyp portu arasındaki bağlantıyı sağlamalısınız. C-64'ün kontrol portuna uygun 6'lı konnektör hazır olarak yoktur. Bu nedenle daha büyük bir konnektör alarak uygun uzunlukta kesin. Teyp portunda soldan iki ve üçüncü çıkışlar arasında bir yarık bulunmaktadır. Hazırladığınız konnektör üzerinden bu yarığa denk gelen bir delik delin ve buraya diklemesine bir tel parçası sabitleştirin. Böylelikle konnektörün teyp portuna takılı iken oynamasını engellemiş olursunuz. Bundan sonra 6 yollu yassı kablonun bir ucunu kartın üst tarafındaki çıkışlara diğer ucunu da
konnektöre aynı sıra ile lehimleyin.
Devremize entegreyi alt taraftan yerleştireceğiz. Plaketi bakır yollar altta kalacak şekilde elimize aldığımızda entegre üzerindeki çentik sağ tarafta olacaktır. Gerekli atlamaları ve iki adet kondansatörün bağlantılarını yine aynı yüzden yaptıktan sonra devreniz tamamlanmış demektir. 10 mF'lik kondansatör entegrenin alt kısmına, 100 mF'lik kondansatör ise üst tarafta GND ile 4-5V arasına lehimlenecektir. 100 mF'lik kondansatörün (+)'sı 5V'ye, (-)'si ise GND'ye bağlanmalıdır. Kopya cihazımızda 74LS14 TTL entegre devre kullanılmaktadır. Burada entegre devreler hakkında biraz bilgi vermek istiyorum. Dünyada ilk imal edilen entegre devrelerin büyük çoğunluğu sayısal tip idi. Günümüzde imal edilenlerin çoğunluğu da yine sayısal entegre devrelerdir. Bunun nedeni günümüzde sayısal sinyallerin çok kullanılması ve karmaşık sayısal devre tasarımının, aynı karmaşıklıktaki analog entegre devre tasarımına göre çok daha basit olmasıdır. Sayısal (veya dijital) bir sinyal ya ON'dur, ya da OFF. Sayısal sinyal için bu ikisinin dışında bir değer söz konusu değildir. Halbuki analog bir sinyalin sonsuz sayıda değeri vardır. Bir kare dalga sayısal sinyallere güzel bir örnektir, çünkü gerilim ya maksimum değerdedir ya minimum. Arada bir değer söz konusu olmaz. Bildiğiniz gibi transistörlerdeki güç harcaması çok az olduğundan dolayı çok sayıda transistör, entegre devrelerin küçücük iç hacmine sığdırılabilir ve bunların güç harcamalarından doğacak hararet bir sorun olmaz. Entegre devrelerin gelişimi süresince pek çok tip sayısal entegre devre üretilmiştir. Burada tip derken yaptıkları iş değil, aynı işi yapabilmek için kullanılan değişik tip devreler kastedilmiştir. Örneğin eski kitapları karıştırdığımızda DTL (Diyot Transistör-Logic), RTL (Resistör-Transistör Logic) gibi bugün için unutulmuş tekniklerle imal edilmiş entegre devrelere rastlamaktayız. Günümüzde ise bahsedilmeye değer entegre devre tipleri arasında sadece TTL ve CMOS olanları gösterebiliriz. Bu iki tip arasındaki en önemli farkları şöyle sıralayabiliriz: TTL sayısal entegre devreler bipolar transistörlerden, CMOS entegre devreler ise MOSFET transistörlerden oluşur. TTL devrelerin giriş empedansları düşüktür ve birkaç miliamper kadar akım geçirebilirler. Halbuki CMOS entegre devreler bir miliamperden küçük akımlarla çalışırlar ve giriş empedansları yüksektir.
Resim 5: Pozlandırılan plaketi sodyumhidroksit çözeltisinde hareket ettirin.
