Sayfa 10

1C-Pin 8

Silindir

Çelik-bant

Okuma/ yazma

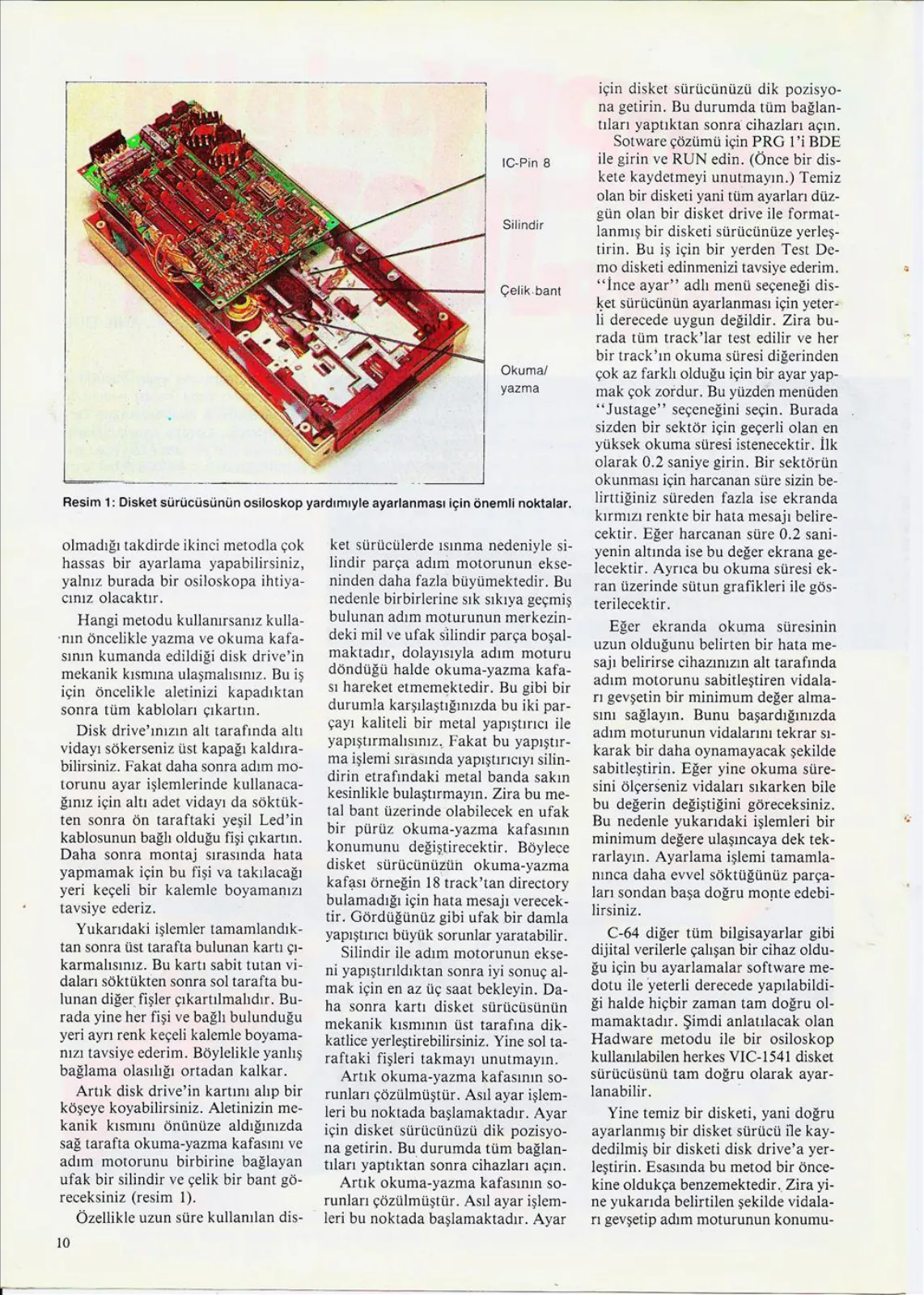

Resim 1: Disket sürücüsünün osiloskop yardımıyle ayarlanması için önemli noktalar.

Eğer ekranda okuma süresinin uzun olduğunu belirten bir hata mesajı belirirse cihazınızın alt tarafında adım motorunu sabitleştiren vidaları gevşetin bir minimum değer almasını sağlayın. Bunu başardığınızda adım moturunun vidalarını tekrar sıkarak bir daha oynamayacak şekilde sabitleştirin. Eğer yine okuma süresini ölçerseniz vidaları sıkarken bile bu değerin değiştiğini göreceksiniz. Bu nedenle yukarıdaki işlemleri bir minimum değere ulaşıncaya dek tekrarlayın. Ayarlama işlemi tamamlanınca daha evvel söktüğünüz parçaları sondan başa doğru monte edebilirsiniz. C-64 diğer tüm bilgisayarlar gibi dijital verilerle çalışan bir cihaz olduğu için bu ayarlamalar software medotu ile yeterli derecede yapılabildiği halde hiçbir zaman tam doğru olmamaktadır. Şimdi anlatılacak olan Hadware metodu ile bir osiloskop kullanılabilen herkes VIC-1541 disket sürücüsünü tam doğru olarak ayarlanabilir.

Yine temiz bir disketi, yani doğru ayarlanmış bir disket sürücü ile kaydedilmiş bir disketi disk drive'a yerleştirin. Esasında bu metod bir öncekine oldukça benzemektedir. Zira yine yukarıda belirtilen şekilde vidaları gevşetip adım moturunun konumunu değiştirmelisiniz. Yalnız bu metodda tüm cihazların bağlantılarını yapıp açtıktan sonra şu kısa programı yazmalısınız:
