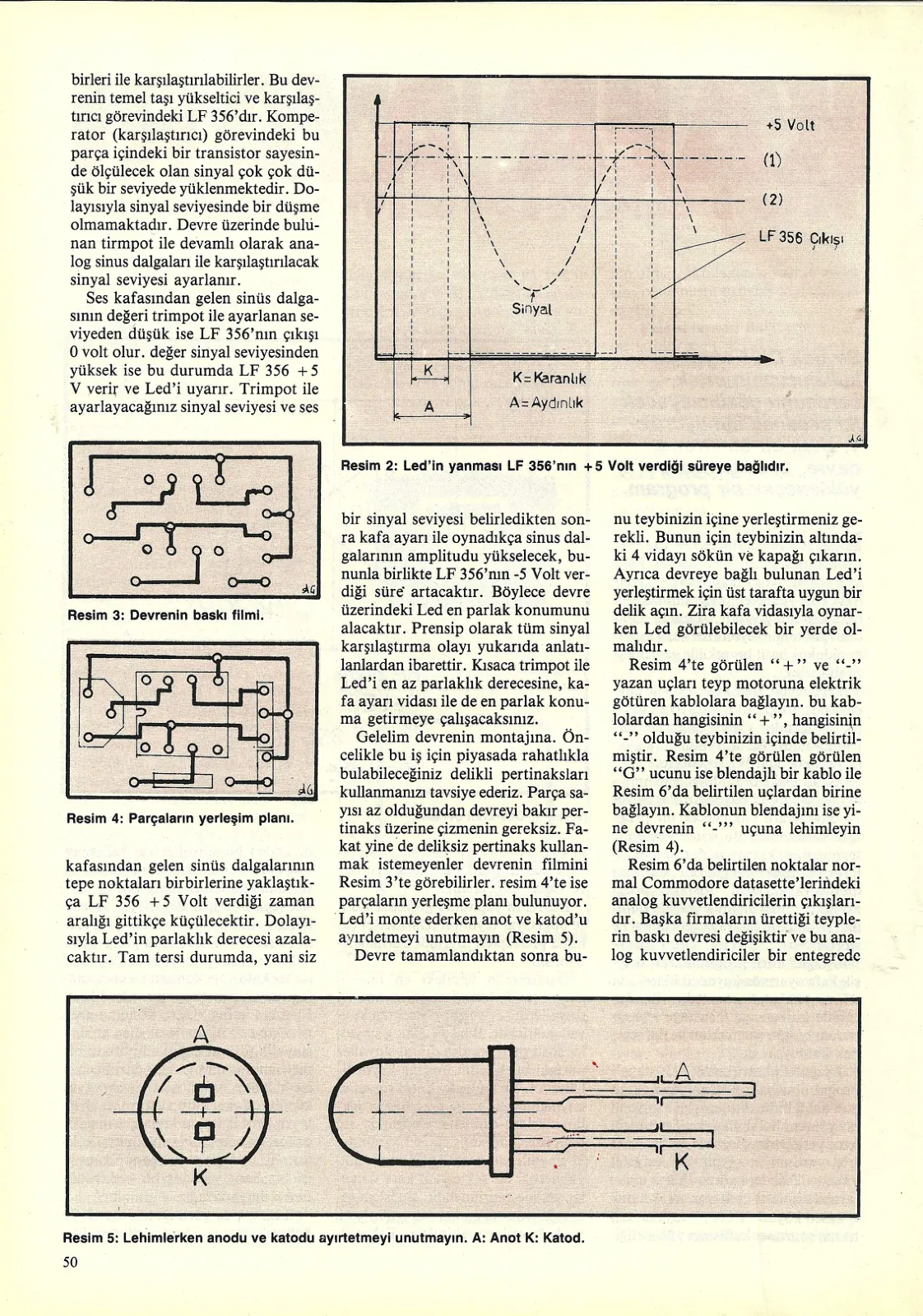

Sayfa 50
Resim 3: Devrenin baskı filmi.
Resim 4: Parçaların yerleşim planı.
Resim 2: LED'in yanması LF 356'nın 5 Volt verdiği süreye bağlıdır.
LED'i monte ederken anot ve katodu ayırt etmeyi unutmayın (Resim 5). Devre tamamlandıktan sonra bunu teybinizin içine yerleştirmeniz gerekli. Bunun için teybinizin altındaki 4 vidayı sökün ve kapağı çıkarın. Ayrıca devreye bağlı bulunan LED'i yerleştirmek için üst tarafta uygun bir delik açın. Zira kafa vidasıyla oynarken LED görülebilecek bir yerde olmalıdır. Resim 4'te görülen “+” ve “-” yazan uçları teyp motoruna elektrik götüren kablolara bağlayın. Bu kablolardan hangisinin “+”, hangisinin “-” olduğu teybinizin içinde belirtilmiştir. Resim 4'te görülen “G” ucunu ise blendajlı bir kablo ile Resim 6'da belirtilen uçlardan birine bağlayın. Kablonun blendajını ise yine devrenin “-” ucuna lehimleyin (Resim 4). Resim 6'da belirtilen noktalar normal Commodore datasette'lerindeki analog kuvvetlendiricilerin çıkışlarıdır. Başka firmaların ürettiği teyplerin baskı devresi değişiktir ve bu analog kuvvetlendiriciler bir entegrede toplanmıştır. Bu durumda entegrenin 8. bacağını devrenizin “G” girişine bağlamanız gereklidir. Teybinizi kapatmadan önce devrenizin teybe göre ayarlanması gereklidir. Bunun için bilgisayarınıza teybi bağlayın ve bir kaset koyup “PLAY” tuşuna basın. POKE yazıp “RETURN” tuşuna bastıktan sonra monitörünüzün veya televizyonunuzun sesini sonuna kadar açın ve kasetteki bilgisayar programının sesleri duyuluncaya dek bekleyin. Yukarıda anlatılan işlemler tamamlandıktan sonra daha evvel belirttiğim gibi LED'in parlaklığı trimpot ile minimum, kafa ayarı vidası ile de maksimum dereceye getirilmelidir. Commodore teyplerinde kafa ayarı vidası “PLAY” tuşu basılı iken üst yüzdeki aşağı yukarı 3 mm çapındaki bir deliğin altında bulunur. Esasında ses kafası iki vida ile sabitleştirilmiştir. Fakat bunlardan bir tanesi daha doğrusu ufak bir yaya geçirilmiş olanı çevrilebilir. Ayarlama işini aşağıdaki sıra ile yapmalısınız.
Resim 5: Lehimlerken anodu ve katodu ayırt etmeyi unutmayın. A: Anot K: Katod. 50
Klavyeyle gezinmek için ← ve → tuşları.
Sayfa 51
Resim 6: İşaretlenmiş olan noktalardan birine “G” girişini lehimleyin.
1. Trimpotu LED çok az yanacak hale gelinceye kadar çevirin. Böylelikle sinyal seviyesi ve sinüs dalganın tepe noktaları aynı seviyeye gelir.
2. Kafa ayar vidasını LED maksimum parlayana kadar çevirin. Bu şekilde ses kafasından gelen sinüs dalgalarının en yüksek amplituda sahip olmalarını sağlayacaksınız.
Yukarıda belirtilen son şık sadece başka bir bilgisayar teybi ile kaydedilmiş programların yüklenilmesinde kullanılmalıdır. Artık teybinizin alt kapağını kapatabilirsiniz. Fakat önce bilgisayarınızı kapatmayı unutmayın. Artık bundan sonra bir “LOAD ERROR” mesajı ile karşılaştığınızda yapacağınız tek iş yeni monte ettiğiniz LED maksimum parlaklık derecesine gelinceye kadar çevirmeniz. Bu devrenin birçok C-64 kullanıcısının başını ağrıtan kafa ayarı sorununu çözeceği kanısındayım.
