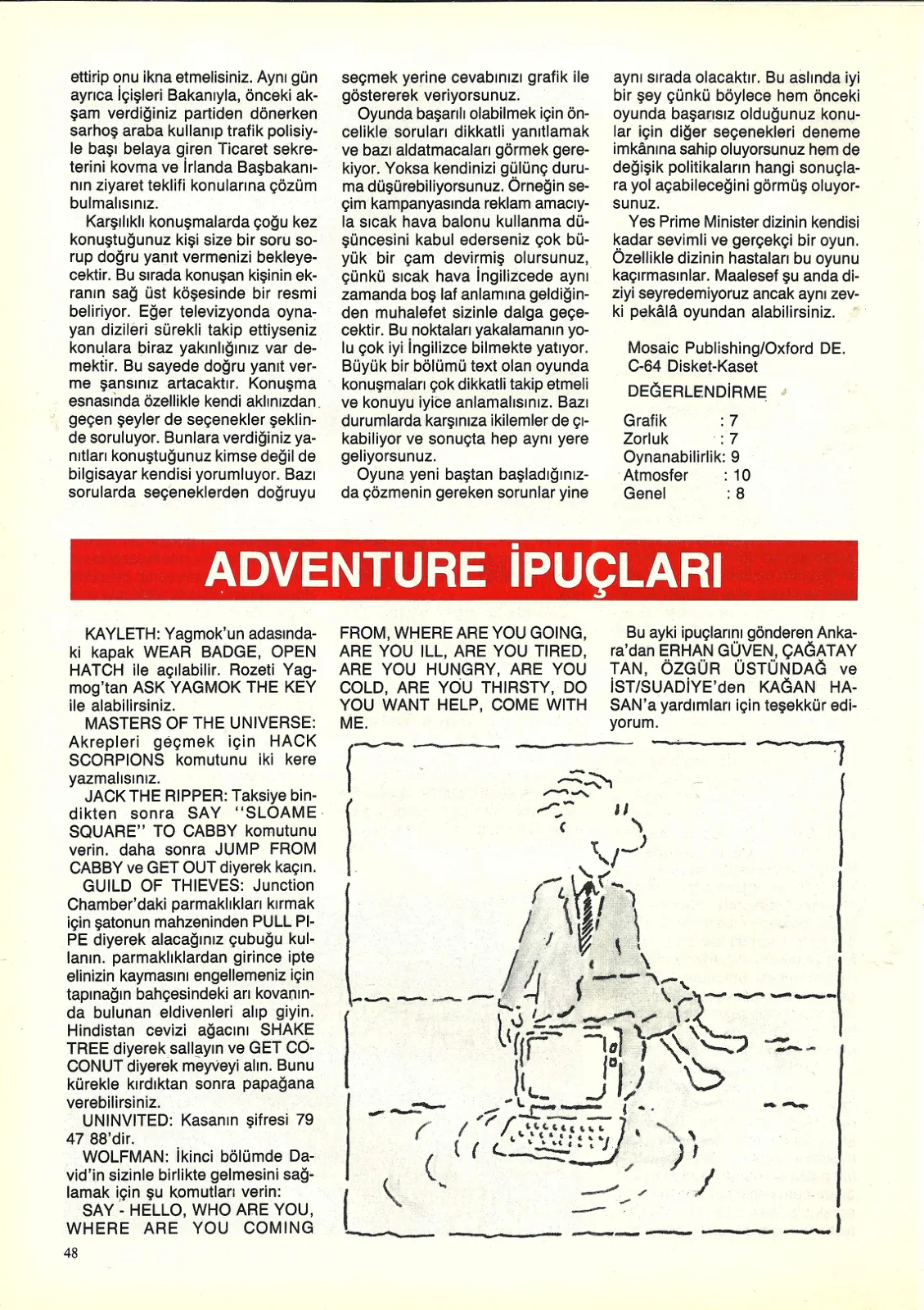

Sayfa 48
Mosaic Publishing/Oxford DE. C-64 Disket-Kaset
DEĞERLENDİRME
Grafik "7 Zorluk 7 Oynanabilirlik: 9 Atmosfer 110 Genel :8
ADVENTURE İPUÇLARI
KAYLETH: Yagmok'un adasındaki kapak WEAR BADGE, OPEN HATCH ile açılabilir. Rozeti Yagmog'tan ASK YAGMOK THE KEY ile alabilirsiniz. MASTERS OF THE UNİVERSE: Akrepleri geçmek için HACK SCORPİONS komutunu iki kere yazmalısınız. JACK THE RIİPPER: Taksiye bindikten sonra SAY SOUARE” TO CABBY komutunu verin. daha sonra JUMP FROM CABBY ve GET OUT diyerek kaçın. OF THİEVES: Junction Chamber'daki parmaklıkları kırmak için şatonun mahzeninden PULL Pl- PE diyerek alacağınız çubuğu kullanın. parmaklıklardan girince ipte elinizin kaymasını engellemeniz için tapınağın bahçesindeki arı kovanında bulunan eldivenleri alıp giyin. Hindistan cevizi ağacını SHAKE TREE diyerek sallayın ve GET CO-CONUT diyerek meyveyi alın. Bunu kürekle kırdıktan sonra papağana verebilirsiniz. UNIİNVİTED: Kasanın şifresi 79 47 88'dir. WOLFMAN: İkinci bölümde David'in sizinle birlikte gelmesini sağlamak için şu komutları verin: SAY - HELLO, WHO ARE YOU, WHERE ARE YOU COMİNG
“SLOAME
FROM, WHERE ARE YOU, ARE YOU TIRED, ARE YOU HUNGRY, ARE YOU COLD, ARE YOU THIRSTY, DO YOU WANT HELP, COME WITH ME.
Bu ayki ipuçlarını gönderen Ankara'dan ERHAN GÜVEN, ÇAĞATAY TAN, ÖZGÜR ÜSTÜNDAĞ ve İST/SUADİYE'den KAĞAN HASAN'a yardımları için teşekkür ediyorum.
Klavyeyle gezinmek için ← ve → tuşları.
Sayfa 49
Birçok C-64 teyp kullanıcısının ortak sorununu çözümleyecek iki seçenek sunuyoruz: 1. Ufak bir elektronik devre, 2. Bilgisayara yüklenecek bir program.
Kaset kullanıcılarını en çok rahatsız eden sorunlardan biri değişik kafa ayarlarına uyum sağlamaktır. Özellikle hızlı yükleyen programlarda bu hata kendini gösterir. Aşağıda anlatılan yöntemle teybinizin kafa ayarını oldukça basit bir şekilde gerçekleştirebilirsiniz. Yabancı bir bilgisayar teybi ile kaydedilmiş programlar kafa ayarı değişik olduğundan sizin teybiniz ile yüklenmeyebilir. Bu durumda kafa ayarı yapmak için iki seçeneğiniz var: Ufak bir elektronik devre yardımıyla bilgisayardan bağımsız olarak veya bilgisayara yüklenecek bir program yardımıyla. Bu ikinci yöntemle teybinizin ses kafasının durumu çeşitli şekillerde ekrana getirilir. Örneğin oldukça yaygın olan “Justage” programında bu işi dağınık şekilde bulunan noktaların bir araya getirilmesi ile sağlanıyor. Fakat çoğunlukla “TJustage” türü programlarda değişik kafa ayarında kaydedildikleri için tekrar yüklenememektedir. Bu durumda kullanıcıya “Justage” programını baştan yazmaktan başka seçenek kalmıyor. Aşağıdaki satırlarda “Justage” programını baştan sona yazmaktan çok daha basit, kullanışlı ve güvenli bir yöntem bulabilirsiniz. Teybinizin içine yerleştireceğiniz bir devre ve bir LED yardımıyla teybinizin kafasını yabancı kasetlere göre rahatça ayarlayabilirsiniz. Yapmanız gereken tek iş kaseti koyup “PLAY” tuşuna bastıktan sonra ses kafasının yüksekliği-
ANIL GÜL'ü ayarlayan vidayı devreniz üzerindeki LED en parlak konuma gelinceye kadar çevirmeniz. Devrenin yapımına geçmeden önce bilgisayar teybinin (Datasette) çalışma prensipleri üzerinde durmak istiyorum. Datasette'in içindeki en önemli parça ses kafasından gelen analog sinyallerin seviyesini yükselten kuvvetlendiricidir. Burada analog sinyaller sözü geçiyor, zira dijital sinyaller normal bir bandın üzerine kaydedilemezler. Bu nedenle dijital sinyaller kaydedilirken sinüs titreşimleri şeklini alırlar. Yükleme esnasında ise bant üzerinde sinüs eğrisi biçimindeki sinyaller tekrar bilgisayarın anlayabileceği bir şekle yani kare dalgalar şekline getirilmelidir. Bu işlem sonunda elde edilen kare dalgalar ya 0 ya da 5 Volt gerilime sahiptirler. Fakat elde edilen bu sinyaller ses kafasının ayarlanmasında kullanılamaz çünkü sinyalin amplitudu (dalganın en yüksek veya en düşük değeri) ses kafasının konumuna bağlı olmaksızın daima 0 ile 5 Volt arasında gidip gelir. Bir osiloskop ile yapılan ölçümde ise ses kafasının konumuna göre analog sinyallerin seviyesini ölçebiliriz. Eğer ses kafası doğru konuma getirilmişse osiloskop ile ölçülen analog sinyalin (dijital değil) amplitudu bir maksimuma ulaşır. Aksi durumlarda ise sinyalin amplitudu yavaş yavaş küçülür. Fakat kafa ayarı yapmak isteyen her bilgisayar kullanıcısının bir osiloskop satın almasına imkan yoktur. Bu nedenle osiloskopun yaptığı işi biz basit ve ucuz bir elektronik devre ile yapacağız. Resim 1'de gördüğünüz devre ile belli sınırları içindeki gerilimler birbirleri ile karşılaştırılabilirler. Bu devrenin temel taşı yükseltici ve karşılaştırıcı görevindeki LF 356'dır. Komperatör (karşılaştırıcı) görevindeki bu parça içindeki bir transistör sayesinde ölçülecek olan sinyal çok çok düşük bir seviyede yüklenmektedir. Dolayısıyla sinyal seviyesinde bir düşme olmamaktadır. Devre üzerinde bulunan trimpot ile devamlı olarak analog sinüs dalgaları ile karşılaştırılacak sinyal seviyesi ayarlanır. Ses kafasından gelen sinüs dalgasının değeri trimpot ile ayarlanan seviyeden düşük ise LF 356'nın çıkışı 0 Volt olur. Değer sinyal seviyesinden yüksek ise bu durumda LF 356 5 Volt verir ve LED'i uyarır. Trimpot ile ayarlayacağınız sinyal seviyesi ve ses kafasından gelen sinüs dalgalarının tepe noktaları birbirlerine yaklaştıkça LF 356 5 Volt verdiği zaman aralığı gittikçe küçülecektir. Dolayısıyla LED'in parlaklık derecesi azalacaktır. Tam tersi durumda, yani siz bir sinyal seviyesi belirledikten sonra kafa ayarı ile oynadıkça sinüs dalgalarının amplitudu yükselecek, bununla birlikte LF 356'nın 5 Volt verdiği süre artacaktır. Böylece devre üzerindeki LED en parlak konumunu alacaktır. Prensip olarak tüm sinyal karşılaştırma olayı yukarıda anlatılanlardan ibarettir. Kısaca trimpot ile LED'i en az parlaklık derecesine, kafa ayarı vidası ile de en parlak konuma getirmeye çalışacaksınız. Gelelim devrenin montajına. Öncelikle bu iş için piyasada rahatlıkla bulabileceğiniz delikli pertinaksları kullanmanızı tavsiye ederiz. Parça sayısı az olduğundan devreyi bakır pertinaks üzerine çizmek gereksiz. Fakat yine de deliksiz pertinaks kullanmak istemeyenler devrenin filmini Resim 3'te görebilirler. Resim 4'te ise parçaların yerleşme planı bulunuyor.
Resim 1: Devrenin şeması.
