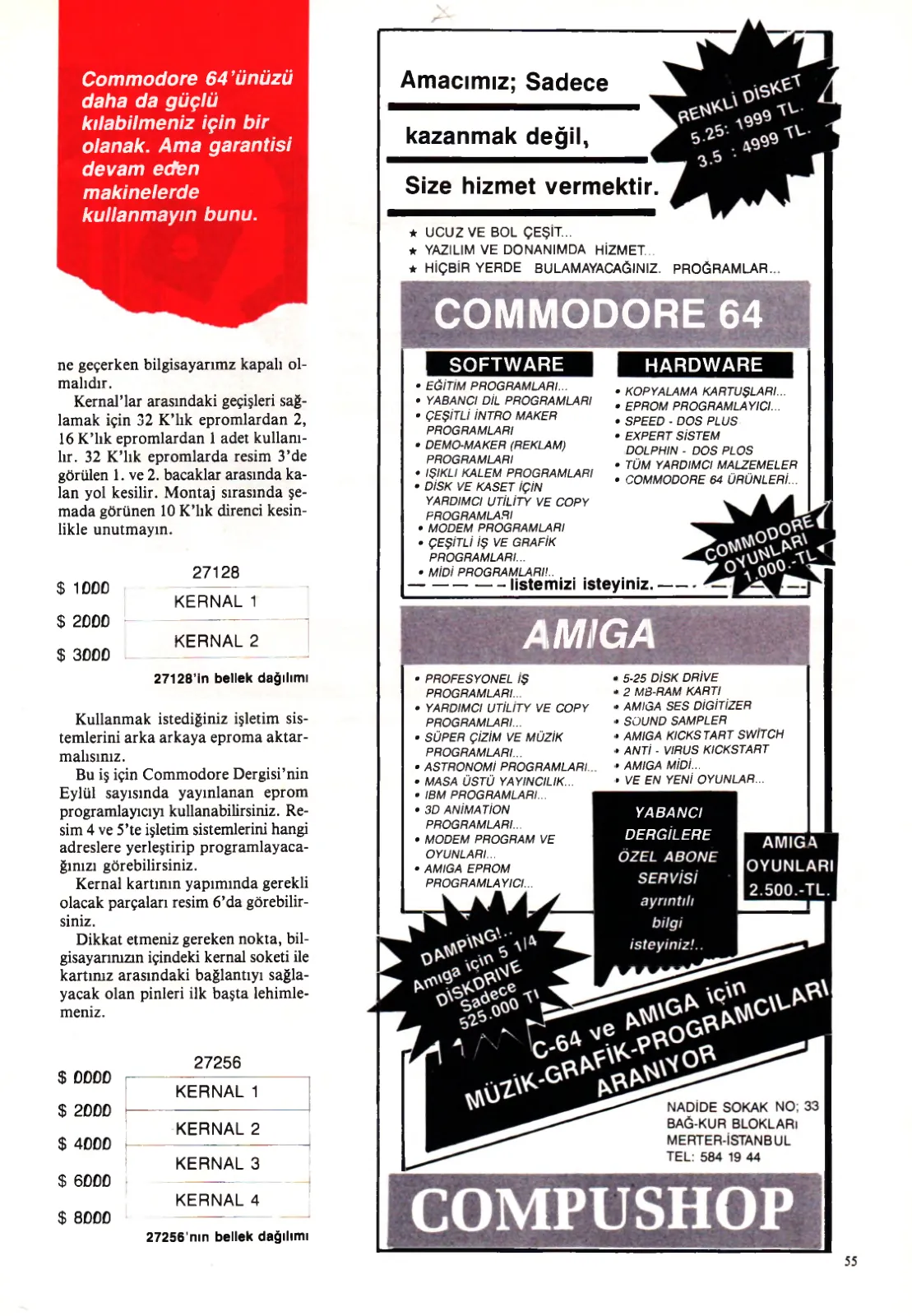

Sayfa 55
27128 $ 1000 KERNAL 1 $ 2000 KERNAL 2 $ 3000 KE
27128'in bellek dağılımı
Kullanmak istediğiniz işletim sistemlerini arka arkaya eproma aktarmalısınız. Bu iş için Commodore Dergisi'nin Eylül sayısında yayınlanan eprom programlayıcıyı kullanabilirsiniz. Resim 4 ve 5'te işletim sistemlerini hangi adreslere yerleştirip programlayacağınızı görebilirsiniz. Kernal kartının yapımında gerekli olacak parçaları resim 6'da görebilirsiniz. Dikkat etmeniz gereken nokta, bilgisayarınızın içindeki kernal soketi ile kartınız arasındaki bağlantıyı sağlayacak olan pinleri ilk başta lehimlemeniz.
27256 $ 0000 — KERNAL 1 $ 2000 KERNAL 2 $ 4000 KERNAL 3 $ 6000 KERNAL 4 $ 8000 —-
27256'nın bellek dağılımı
Klavyeyle gezinmek için ← ve → tuşları.
Sayfa 54
Bilindiği gibi C-64'ün Kernal'ı (İşletim Sistemi) bazı durumlarda yetersiz kalmaktadır. Yapılacak ufak değişikliklerle disketten daha hızlı yükleme veya istenildiği zaman çağrılabilecek bir monitör programı işletim sistemine dahil edilebilir. Fakat yapılan bu değişiklikler doğal olarak bilgisayar kapatılınca silinirler. Eğer kalıcı bir işletim sistemi yaratmak isterseniz bilgisayarınızın içinde bazı değişiklikler yapmak zorundasınız. Yalnız burada bir uyarıda bulunmak
ii
Kernal kartının baskı devresi (ters görünüm). Pinler bu taraftan lehimlenecek.
gerekli. Bilgisayarınızın içini açtığınızda aletiniz garanti kapsamı dışında kalır. Bu nedenle bilgisayarınız daha garanti süresini doldurmamış ise ve bu konularda fazla tecrübeniz yoksa bu işe girişmemenizi tavsiye ederim. Değişik işletim sistemlerini bir arada kullanan çok çeşitli kart vardır. Burada size yapımı kolay ve maliyeti
ANIL GÜL ti düşük olanını seçtim. Resimde de görüleceği gibi tek taraflı olan bu kartın yapımında fazla zorlukla karşılaşacağınızı sanmıyorum. Bu kart üzerinde iki tip eprom kullanabilirsiniz. 27256 (32 K) tipi eprom kullandığınızda 8 K'lık 4 kernal arasında seçim yapabilirsiniz. 27128 (16 K) tipi epromlarda ise 2 kernal kullanma şansınız var. Kartın bu derece basit olması için kernal arasındaki geçişi sağlayan Flip-Flop devreler çıkartılmış. Bu nedenle bir işletim sisteminden diğerine geçerken bilgisayarınız kapalı olmalıdır. Kernal'lar arasındaki geçişleri sağlamak için 32 K'lık epromlardan 2, 16 K'lık epromlardan 1 adet kullanılır. 32 K'lık epromlarda resim 3'de görülen 1. ve 2. bacaklar arasında kalan yol kesilir. Montaj sırasında şemada görünen 10 K'lık direnci kesinlikle unutmayın.
Bağlantı kalıyor.
10KO
27128 için şalter bağlantısı
27256 için şalter bağlantısı
