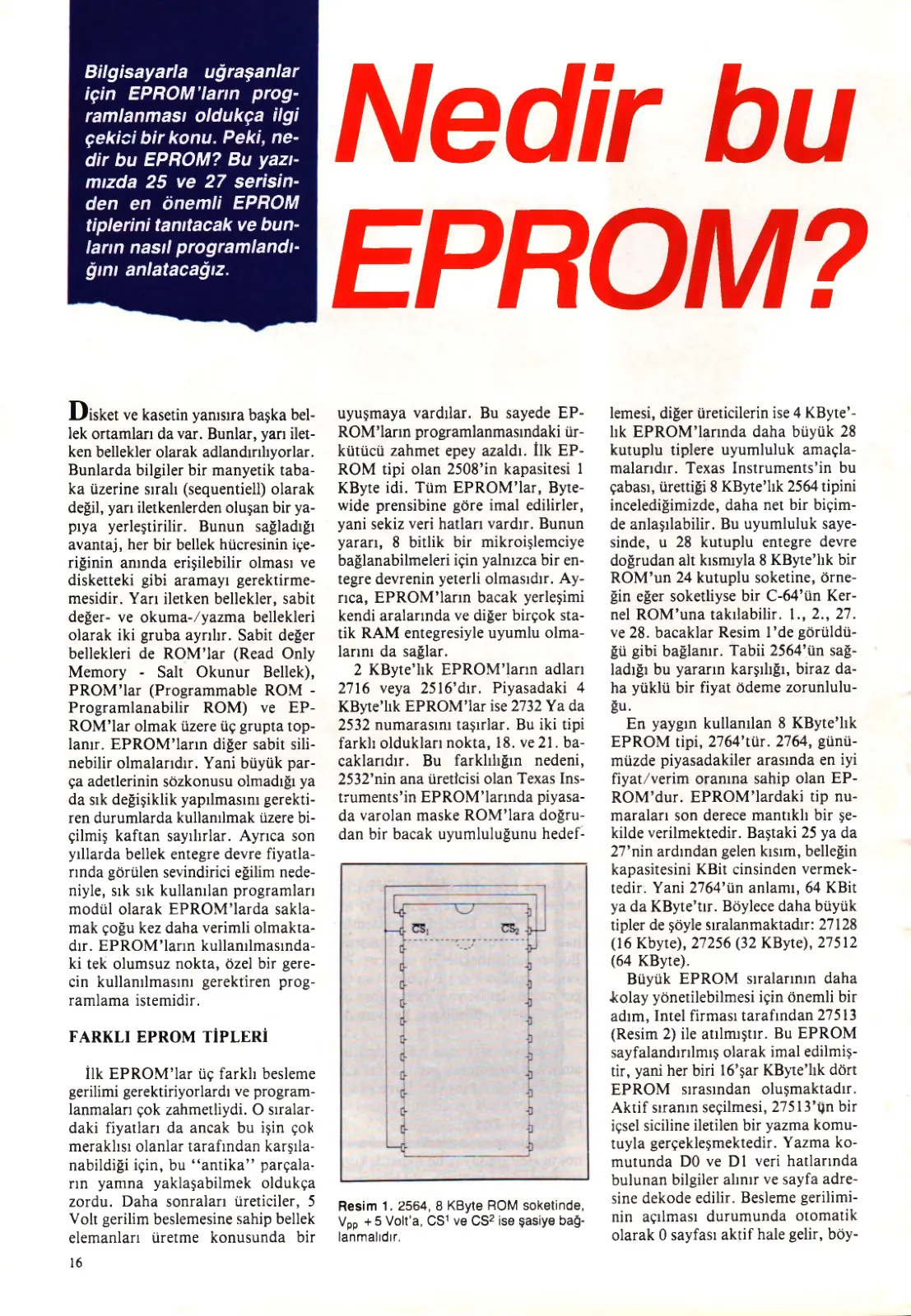

Sayfa 16

Bilgisayarla uğraşanlar için EPROM'ların programlanması oldukça ilgi çekici bir konu. Peki, nedir bu EPROM? Bu yazımızda 25 ve 27 serisinden en önemli EPROM tiplerini tanıtacak ve bunların nasıl programlandığını anlatacağız.

Disket ve kasetin yanısıra başka bellek ortamları da var. Bunlar, yarı iletken bellekler olarak adlandırılıyorlar. Bunlarda bilgiler bir manyetik tabaka üzerine sıralı (sequentiell) olarak değil, yarı iletkenlerden oluşan bir yapıya yerleştirilir. Bunun sağladığı avantaj, her bir bellek hücresinin içeriğinin anında erişilebilir olması ve disketteki gibi aramayı gerektirmemesidir. Yarı iletken bellekler, sabit değer- ve okuma-/yazma bellekleri olarak iki gruba ayrılır. Sabit değer bellekleri de ROM'lar (Read Only Memory - Salt Okunur Bellek), PROM'lar (Programmable ROM - Programlanabilir ROM) ve EPROM'lar olmak üzere üç grupta toplanır. EPROM'ların diğer sabit silinebilir olmalarıdır. Yani büyük parça adetlerinin sözkonusu olmadığı ya da sık değişiklik yapılmasını gerektiren durumlarda kullanılmak üzere biçilmiş kaftan sayılırlar. Ayrıca son yıllarda bellek entegre devre fiyatlarında görülen sevindirici eğilim nedeniyle, sık sık kullanılan programları modül olarak EPROM'larda saklamak çoğu kez daha verimli olmaktadır. EPROM'ların kullanılmasındaki tek olumsuz nokta, özel bir gerecin kullanılmasını gerektiren programlama sistemidir.

FARKLI EPROM TİPLERİ

İlk EPROM'lar üç farklı besleme gerilimi gerektiriyorlardı ve programlanmaları çok zahmetliydi. O daki fiyatları da ancak bu işin çok meraklısı olanlar tarafından karşılanabildiği için, bu “antika” parçaların yanına yaklaşabilmek oldukça zordu. Daha sonraları üreticiler, 5 Volt gerilim beslemesine sahip bellek elemanları üretme konusunda bir

Uyuşmaya vardılar. Bu sayede EPROM'ların programlanmasındaki ürkütücü zahmet epey azaldı. İlk EPROM tipi olan 2508'in kapasitesi 1 KByte idi. Tüm EPROM'lar, Bytewide prensibine göre imal edilirler, yani sekiz veri hatları vardır. Bunun yararı, 8 bitlik bir mikroişlemciye bağlanabilmeleri için yalnızca bir entegre devrenin yeterli olmasıdır. Ayrıca, EPROM'ların bacak yerleşimi kendi aralarında ve diğer birçok statik RAM entegresiyle uyumlu olmalarını da sağlar. 2 EPROM'ların adları 2716 veya 2516'dır. Piyasadaki 4 KByte'lık EPROM'lar ise 2732 ya da 2532 numarasını taşırlar. Bu iki tipin farklı oldukları nokta, 18. ve 21. bacaklarıdır. Bu farklılığın nedeni, 2532'nin ana üreticisi olan Texas Instruments'in EPROM'larında piyasada var olan maske ROM'lara doğrudan bir bacak uyumluluğunu hedef-

lemesi, diğer üreticilerin ise 4 KByte'lık EPROM'larında daha büyük 28 kutuplu tiplere uyumluluk amaçlamalarıdır. Texas Instruments'in bu çabası, ürettiği 8 KByte'lık 2564 tipini incelediğimizde, daha net bir biçimde anlaşılabilir. Bu uyumluluk sayesinde, 28 kutuplu entegre devre doğrudan alt kısmıyla 8 KByte'lık bir ROM'un 24 kutuplu soketine, örneğin eğer soketliyse bir C-64'ün Kernel ROM'una takılabilir. 1., 2., 27. ve 28. bacaklar Resim 1'de görüldüğü gibi bağlanır. Tabii 2564'ün sağladığı bu yararın karşılığı, biraz daha yüklü bir fiyat ödeme zorunluluğudur. En yaygın kullanılan 8 KByte'lık EPROM tipi, 2764'tür. 2764, günümüzde piyasadakiler arasında en iyi fiyat/verim oranına sahip olan EPROM'dur. EPROM'lardaki tip numaraları son derece mantıklı bir şekilde verilmektedir. Baştaki 25 ya da 27'nin ardından gelen kısım, belleğin kapasitesini KBit cinsinden vermektedir. Yani 2764'ün anlamı, 64 KBit ya da 8 KByte'tır. Böylece daha büyük tipler de şöyle sıralanmaktadır: 27128 (16 KByte), 27256 (32 KByte), 27512 (64 KByte). Büyük EPROM sıralarının daha kolay yönetilebilmesi için önemli bir adım, Intel firması tarafından 27513 (Resim 2) ile atılmıştır. Bu EPROM sayfalandırılmış olarak imal edilmiştir, yani her biri 16'şar KByte'lık dört EPROM sırasından oluşmaktadır. Aktif sıranın seçilmesi, bir içsel siciline iletilen bir yazma komutuyla gerçekleşmektedir. Yazma komutunda D0 ve D1 veri hatlarında bulunan bilgiler alınır ve sayfa adresine dekode edilir. Besleme geriliminin açılması durumunda otomatik olarak 0 sayfası aktif hale gelir, böylece tanımlanmış bir sistem durumu elde edilir. Yani bir 27513'le bir komut yardımıyla dört adet 16'şar KByte'lık blok açılıp kapatılabilir. Dolayısıyla bu entegre devre sayesinde daha kapsamlı programlar daha küçük bilgisayarlara uyarlanabilecek ve tek bir çipe yerleştirilebilecektir. Commodore 64'ün Expansion Port'u için bu entegre devre oldukça ideal olabilir. Neyse bu umutları bir kenara bırakalım da, yine gerçekliğe dönelim: EPROM'un tek tek bacaklarının anlamları ve EPROM'un programlanması, 2764'ü yakından inceleyelim: 2764'ün 28 bacaklı kabı A0'dan A12'ye kadar 13 adres hattına sahiptir. Bunlar, istenen bellek alanının seçilmesini sağlarlar ve ikili sistemde kodlanmışlardır. Çipin, bir okuma erişimi sırasında veri sözcüğünü ileten, O0'dan O7'ye kadar sıralanmış sekiz veri hattı vardır. Programlama sırasında buraya, programlanacak Byte'ların konulması gerekir. Ayrıca bir Chip-Enable (CE), bir Output-Enable (OE) ve bir program hattı (PGM) vardır. Bunların işlevleri Resim 4'te görülmektedir. 5 Volt'luk besleme gerilimi 28. bacağa (Vcc) bağlanır. 1. bacak ise programlama sırasında 21 Volt, diğer zamanlarda ise 5 Volt verir. Tüm gerilimler, 14. bacakla bağlı olan şasi potansiyeliyle ilişkilidir.

Resim 1. 2564, 8 KByte ROM soketinde, Vpp = 5 Volt'a, CS1 ve CS2 ise şasiye bağlanmalıdır.
