LEHİMLEME

1. sırayla başlıyoruz: C1 kondansatörünün eksi ucunu izole bir kabloyla (alttan bakınca) sol kenara uzatın. Tabii ki kablonun izolasyonunun sıyrılmış, bükülmüş ve kalaylı olması gerekiyor. D3'ün ve Zener diyodunun kablolarını birbirine bağlayın, kısaltın ve lehimleyin. Bu arada C1'in kablosuna değmemesine dikkat edin. R1'in kablosunu plaketten geçirin ve kısaltın.

2. sıra: D6'ın ucunu C2'nin artı ucu ve DI'le bağlayın. Bir ucu yan kenara, bir ucu T2'nin artı ucu ve DI'le bağlayın. Bir ucu yan kenara, bir ucu T2'nin üst bacağına uzatın, diğer telleri kısaltın ve lehimleyin. D3, T2'nin üst ucu, C2'nin artı ucu ve D4'ün bir ucunu bağlayın, bir kabloyu buradan yan kenara uzatın. Diğerlerini kısaltın ve birbirine lehimleyin.

3. sıra: D1, D2 diyotlarını ve C1'in artı ucunu birleştirip lehimleyin. T2 transistörünün orta ucunu, D4 ve R1'le birleştirin.

4. sıra: T2'nin boşta kalan son “bacağını”, R2 ile birleştirin. Bu noktadan bir izole kabloyu, (alttan bakınca) sol kenara uzatın.

5. sırada: C2'nin eksi ucunu D2 diyoduyla ve R4 direnciyle birleştirin, R4'ün boşta kalan (bir tanesi de ZD'ye bağlı) ucunu T1'in üst ucuna uzatın. Bu üç elemanı birbirine lehimleyin, kısa bir kabloyla plaketin kenarına uzatın. 6. sıra: R3 ve D5'in birleştikleri noktayı lehimleyin, D5'in ikinci bağlantısını T1'in orta ayağıyla lehimleyin. 7. sıra: R3'ün serbest ucunu D6'ya lehimleyin, burada kenara bir kablo uzatın. 8. sıra: T1'in serbest bacağını R2'ye bağlayın, burada bir kabloyu plaketin sol kenarına uzatın. Bir parça kabloyu lehimleyin ve sağ kenara uzatın. Şimdi sıra, dışarıya uzatılan uçların kablolarla User Port fişine ve diğer tarafta RS 232C fişine bağlanmasına geldi. User Port fişi resimdeki gibi numaralanıyor, plaketin sağ kenarındaki sıralar fişle şu şekilde lehimleniyor: Fişteki 11 (1. sırayla), 1 (2. sırayla), C ve B (4. sırayla), M (7. sırayla) ve 2 (8. sırayla). Fişi User Port'a sokarken, sayılar üst tarafta oluyor. Plaketin sol kenarındaki sıraların RS 232C fişine lehimlenmesi ise şöyle: 1. sıra 3. pine, 2. sıra 7. pine, 5. sıra 2. pine, 8. sıra 20. pine. Böylece seri bağlantı birimi tamamlanmış oluyor. Tabii ki, henüz bir eksiği var: Veri aktarımı için kullanılabilecek bir program. Bunun daha önce makineye yüklenmiş olması gerekiyor.

— RS-232 için

bağlantı fişi

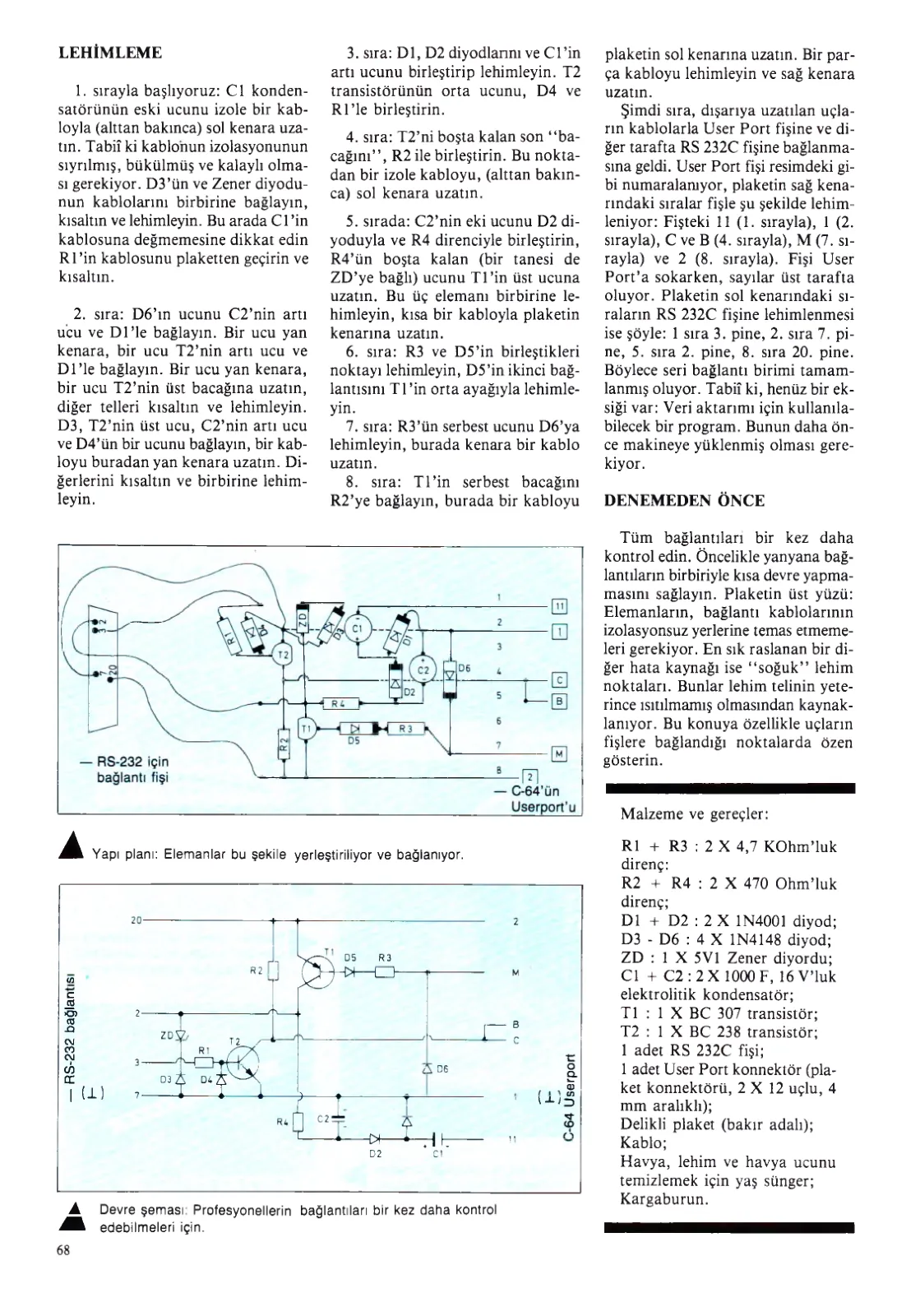

 Yapı planı: Elemanlar bu şekilde yerleştiriliyor ve bağlanıyor.

— RS-232 bağlantısı

C-64 Üserport

A Devre şeması: Profesyonellerin bağlantıları bir kez daha kontrol

DENEMEDEN ÖNCE

Tüm bağlantıları bir kez daha kontrol edin. Öncelikle yan yana bağlantıların birbiriyle kısa devre yapmamasını sağlayın. Plaketin üst yüzü: Elemanların, bağlantı kablolarının izolasyonsuz yerlerine temas etmemeleri gerekiyor. En sık rastlanan bir diğer hata kaynağı ise “soğuk” lehim noktaları. Bunlar lehim telinin yeterince ısıtılmamış olmasından kaynaklanıyor. Bu konuya özellikle uçların fişlere bağlandığı noktalarda özen gösterin.

ŞE Malzeme ve gereçler:

R1, R3: 2 X 4,7 KOhm'luk direnç; R2, R4: 2 X 470 Ohm'luk direnç; D1, D2: 2 X 1N4001 diyot; D3-D6: 4 X 1N4148 diyot; ZD: 1 X 5V1 Zener diyodu; C1, C2: 2 X 100uF, 16 V'luk elektrolitik kondansatör; T1: 1 X BC 307 transistör; T2: 1 X BC 238 transistör; 1 adet RS 232C fişi; 1 adet User Port konnektör (plaket konnektörü, 2 X 12 uçlu, 4 mm aralıklı); Delikli plaket (bakır adalı); Kablo; Havya, lehim ve havya ucunu temizlemek için yaş sünger; Kargaburun.
