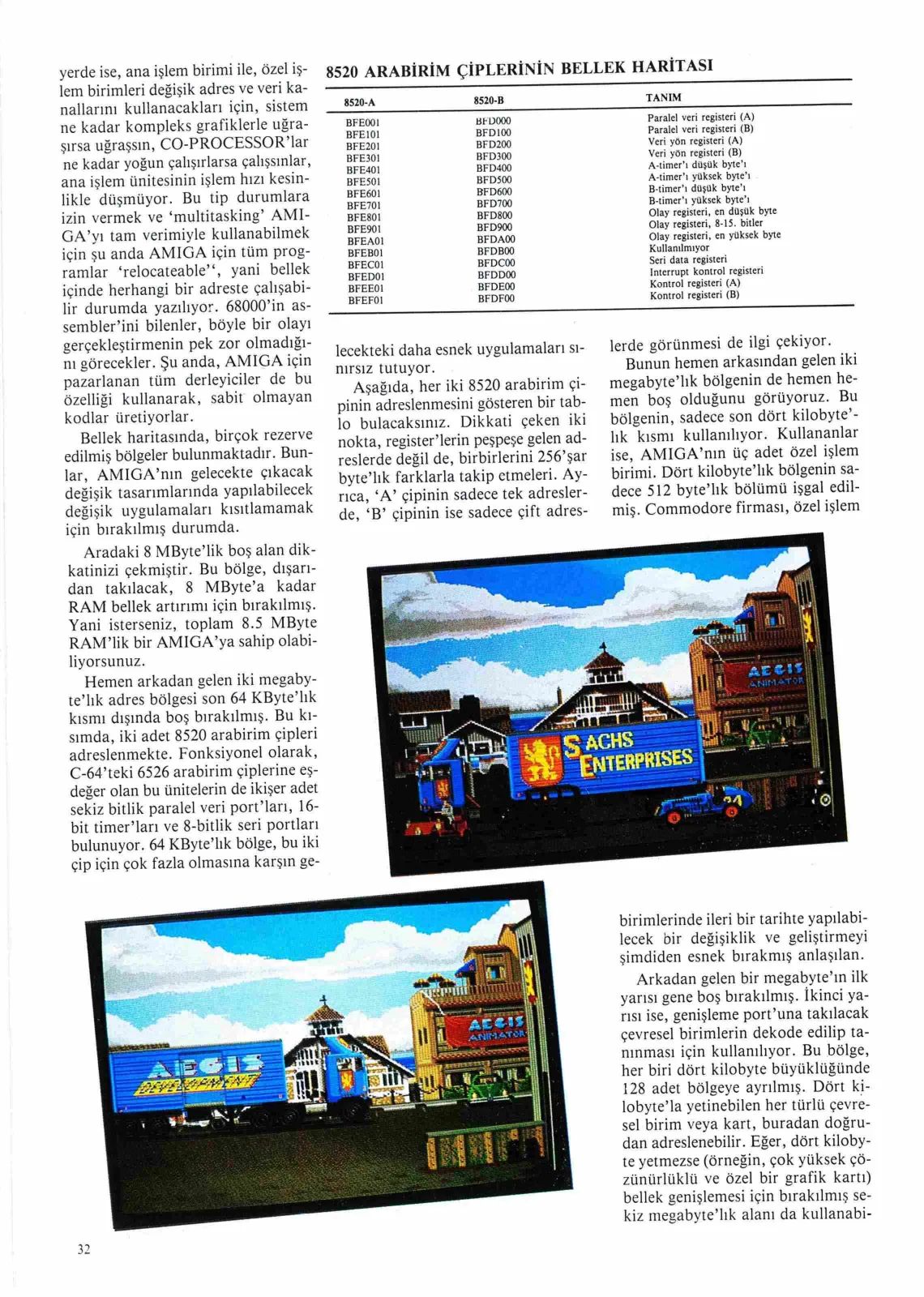

Sayfa 32
Aradaki 8 MByte'lik boş alan dikkatinizi çekmiştir. Bu bölge, dışarıdan takılacak, 8 MByte'a kadar RAM bellek artırımı için bırakılmış. Yani isterseniz, toplam 8.5 MByte RAM'lik bir AMIGA'ya sahip olabiliyorsunuz. Hemen arkadan gelen iki megabyte'lik adres bölgesi son 64 KByte'lık kısmı dışında boş bırakılmış. Bu kısımda, iki adet 8520 arabirim çipleri adreslenmekte. Fonksiyonel olarak, C-64'teki 6526 arabirim çiplerine eşdeğer olan bu ünitelerin de ikişer adet sekiz bitlik paralel veri port'ları, 16 bit timer'ları ve 8-bitlik seri portları bulunuyor. 64 KByte'lık bölge, bu iki çip için çok fazla olmasına karşın ge-
8520 ARABİRİM ÇİPLERİNİN BELLEK HARİTASI
TANIM
8520-A 8520-B BFE001 BFD000 BFE101 BFD100 BFE201 BFD200 BFE301 BFD300 BFE401 BFD400 BFE501 BFD500 BFE601 BFD600 BFE701 BFD700 BFE801 BFD800 BFD900 BFEA01 BFEB01 BFDB00 BFD C00 BFD D00 BFEE01 BFDE00 BFEF01 BFDF00
Paralel veri registeri (A) Paralel veri registeri (B) Veri yön registeri (A) Veri yön registeri (B) A-timer'ı düşük byte'ı A-timer'ı yüksek B-timer'ı düşük byte'ı B-timer'ı yüksek byte'ı Olay registeri, en düşük byte Olay registeri, 8-15. bitler Olay registeri, en yüksek byte Kullanılmıyor Seri data registeri Interrupt kontrol registeri Kontrol registeri (A) Kontrol registeri (B)
lecekteki daha esnek uygulamaları sınırsız tutuyor. Aşağıda, her iki 8520 arabirim çipinin adreslenmesini gösteren bir tablo bulacaksınız. Dikkati çeken iki nokta, register'lerin peşpeşe gelen adreslerde değil de, birbirlerini 256'şar byte'lık farklarla takip etmeleri. Ayrıca, “A” çipinin sadece tek adreslerde, “B” çipinin ise sadece çift adreslerde görünmesi de ilgi çekiyor. Bunun hemen arkasından gelen iki megabyte'lik bölgenin de hemen hemen boş olduğunu görüyoruz. Bu bölgenin, sadece son dört kilobyte'lık kısmı kullanılıyor. Kullananlar ise, AMIGA'nın üç adet özel işlem birimi. Dört kilobyte'lik bölgenin sadece 512 byte'lik bölümü işgal edilmiş. Commodore firması, özel işlem birimlerinde ileri bir tarihte yapılabilecek bir değişiklik ve geliştirmeyi şimdiden esnek bırakmış anlaşılan. Arkadan gelen bir megabyte'ın ilk yarısı gene boş bırakılmış. İkinci yarısı ise, genişleme port'una takılacak çevresel birimlerin dekode edilip tanınması için kullanılıyor. Bu bölge, her biri dört kilobyte büyüklüğünde 128 adet bölgeye ayrılmış. Dört kilobyte'la yetinebilen her türlü çevresel birim veya kart, buradan doğrudan adreslenebilir. Eğer, dört kilobyte yetmezse (örneğin, çok yüksek çözünürlüklü ve özel bir grafik kartı) bellek genişlemesi için bırakılmış sekiz alanı da kullanabilir. Commodore firması, bu bölgede kullanılabilecek kart ve çevresel birimler ile ilgili her türlü detayın dökümantasyonunu yapmış durumda. Birden çok tasarımın veya ürünün aynı adresi veya aynı sinyali kullanıp karışıklıklar yaratması ihtimali şimdiden engellenmiş. Ayrıca, her ürüne ait iki byte'lık bir kodlamayla üretici firmanın belirlenmesi de sağlanmış. Bellek haritasının son megabyte'ı sistem ROM'u için ayrılmış. AMIGA 1000'in şu anki versiyonu, ilk yarım megabyte'ı boş bırakmış. Bunu takip eden ilk 256 KByte'lık bölgeye WCS RAM'ini koymuş ve en dipteki 64
Klavyeyle gezinmek için ← ve → tuşları.
Sayfa 33
KByte'a “autoboot” ROM'unu yerleştirmiş.
GELELİM GRAFİĞE...
AMIGA'nın muhteşem grafiklere sahip olduğunu şu anda bilmeyen yok gibi. Aynı fiyat sınıfına giren bilgisayarlar içinde en yüksek grafik kabiliyetlerine sahip bir alet AMIGA. İlk neden oldukça fazla renk özelliği. Tamı tamına 4096 renge sahipsiniz. Üç ana rengin (kırmızı, yeşil, mavi) 16'şar değişik seviyede karıştırılması sonucu elde ediliyor bu kadar çok renk. Teknik açıdan baktığımızda, her bir renk için dört bit, yani toplam 12-bit ile 4096 renk simgeleniyor. Bilhassa, görüntü AMIGA'ya girilmiş resimlerde, gerçek olayların gerçeğe yakın bir biçimde sunulabileceğine tanık oluyoruz. AMIGA'da beş değişik grafik modundan söz edebiliriz. Alçak ve yüksek çözünürlüklü modlar yatay çözünürlüğü 320 ve 640 nokta arasında değiştiriyor. INTERLACE modunu kullanırsanız, dikey çözünürlüğünüzü 200 satırdan 400 satıra çıkarma imkanına sahip oluyorsunuz. Yani, en düşük 64000 noktadan, 640 x 400 = 256000 noktaya kadar ekran hassasiyetine sahip oluyorsunuz. Düşük çözünürlüklü ekranda aynı anda 32 renge kadar kullanabiliyorsunuz. Bu 32 rengin toplam 4096 renginizden hangileri olacağını bir renk paletini kullanarak siz belirliyorsunuz. Eğer, yüksek çözünürlüklü ekrana geçerseniz 16 renkle sınırlanıyorsunuz. Beşinci modumuz, yoğun renk kullanımı sağlıyor. “HOLD AND MODIFY” adını taşıyan bu modun çalışma prensibi, yanyana gelen iki nokta arasında pek fazla ton farkı bulunmayacağı üzerine. Bir nokta, bir önceki noktadan sadece, üç ana renk komponentinden birini değiştirerek farklılaşabiliyor. Tabii, herhangi bir yerde, 16 renklik paletten herhangi bir renkle bu ilişkiyi koparıp yeniden yönlendirmeniz mümkün. Bu yöntemle, aynı anda ekranda 4096 rengi birden kullanabiliyorsunuz. Sadece düşük çözünürlükte bu mod geçerli. INTERLACE modu isterseniz hâlâ mümkün. Bu yöntem, biraz karışık kullanımına rağmen benzeri bir grafik gösterimine göre yarı yarıya hafızadan tasarruf sağlıyor. Bir ekranın bu modda iken 96 KByte harcadığı gözönüne alınırsa hiç de küçümsenmeyecek bir oran bu!..
Peki, grafikteki renk yoğunluğu ve bellek kullanımı arasındaki ilişki ne? AMIGA'da, grafik ekranında renkleri gösterebilmek için “bitplane” adında bellek alanları belirlenmiş. Her bir bit yüzeyi, kullanıldığı moddaki her bir noktaya karşılık bir bitlik bilgi içerir. Sıralama şöyledir: Byte'lar soldan sağa sırayla içindeki bitlere bölünerek gösterilir. Bir satırın sonu ile bir ötekinin başı peşpeşedir. Yani, her bir bit yüzeyi bir nokta ile ilgili bir bitlik bilgi içerir. Diyelim ki 32 renk kullanmak istiyoruz. Her bir noktanın 32 değişik kombinasyona sahip olabilmesi, yani 5 bit'lik olmasını istiyoruz. Bu durumda beş adet bit yüzeyi kullanacağız demektir. Kullanabileceğimiz minimum konfigürasyon tek bit yüzeyi, yani iki renklik bir gösterimdir. Maksimum renk sayıları ise her moda göre yukarıda belirtilmiştir. Dikkati çeken başka bir nokta da, kullandığımız her yeni bit yüzeyinde kullanabileceğimiz renk sayısının iki katına çıkmasıdır.
Şimdi, gerçek birkaç örnek verelim. Electronic Arts firmasının geliştirip pazarladığı “Deluxe-Paint” adlı çizim programının kullandığı grafik modu 640x400 noktaya 16 renk. Yani, bir grafik ekranı 640x400 x 4/8 = 128000 byte bellek harcıyor. Bu programın, aynı anda iki adet ekranı bellekte tuttuğunu gözönüne alırsak, belleği genişletilmemiş, 256 KByte'lık AMIGA 1000'lerde neden çalışmadığı hemen meydana çıkar. Çünkü, ne sisteme ne de programın kendisine yer kalmamaktadır.
