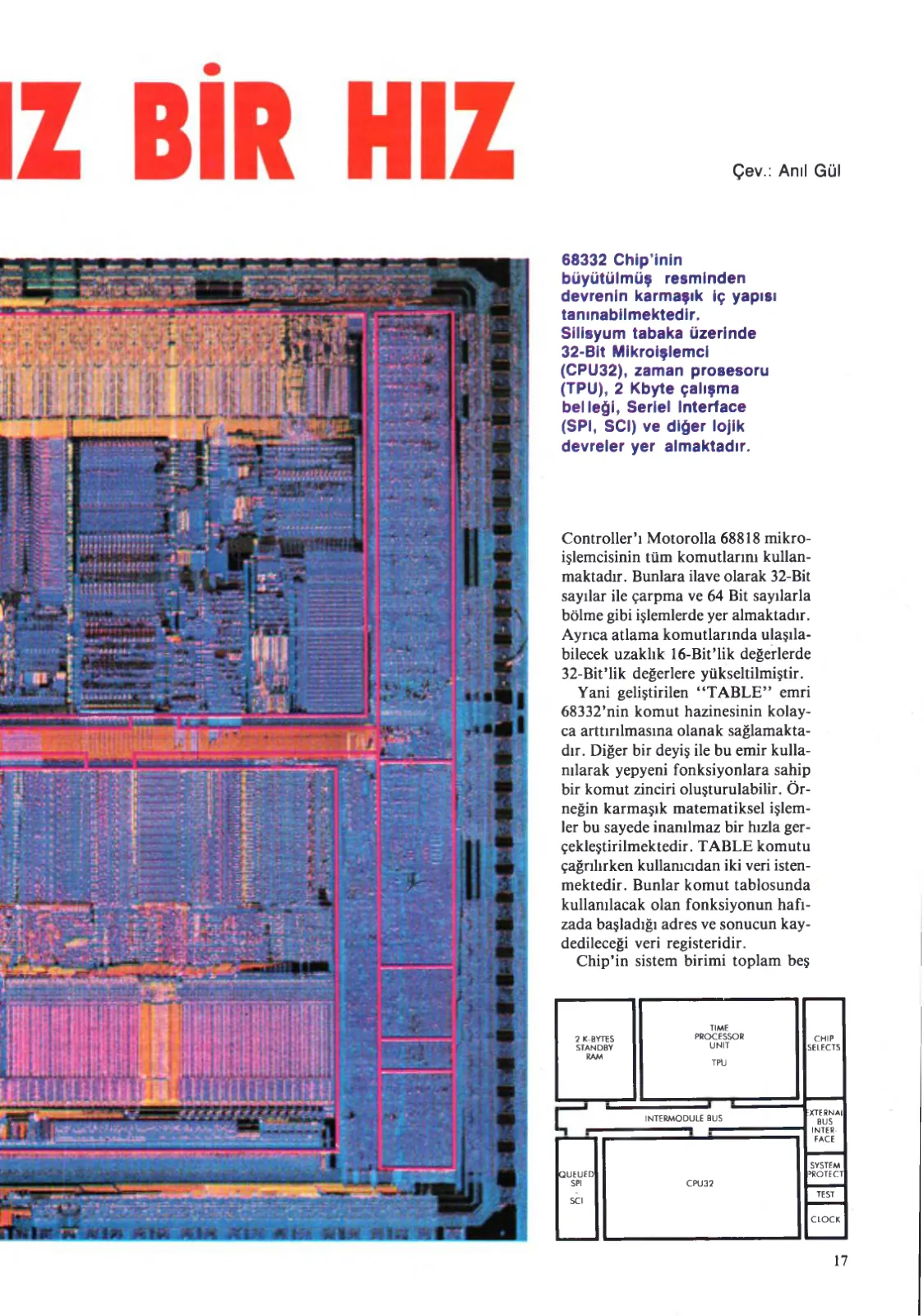

68332 Chip'inin büyütülmüş resminden devrenin karmaşık iç yapısı tanınabilmektedir. Silisyum tabaka üzerinde 32-Bit Mikroişlemci (CPU32), zaman prosesörü (TPU), 2 Kbyte çalışma belleği, Serial Interface (SPI, SCI) ve diğer lojik devreler yer almaktadır.

Controller'ı Motorola 68000 mikroişlemcisinin tüm komutlarını kullanmaktadır. Bunlara ilave olarak 32-Bit sayılar ile çarpma ve 64-Bit sayılarla bölme gibi işlemlerde yer almaktadır. Ayrıca atlama komutlarında ulaşılabilecek uzaklık 16-Bit'lik değerlerden 32-Bit'lik değerlere yükseltilmiştir. Yani geliştirilen “TABLE” emri 68332'nin komut hazinesinin kolayca arttırılmasına olanak sağlamaktadır. Diğer bir deyiş ile bu emir kullanılarak yepyeni fonksiyonlara sahip bir komut zinciri oluşturulabilir. Örneğin karmaşık matematiksel işlemler bu sayede inanılmaz bir hızla gerçekleştirilmektedir. TABLE komutu çağrılırken kullanıcıdan iki veri istenmektedir. Bunlar komut tablosunda kullanılacak olan fonksiyonun hafızada başladığı adres ve sonucun kaydedileceği veri registeridir. Chip'in sistem birimi toplam beş

Gül

TİME

PROCESSOR STANDBY UNIT Bk

INTERMODULE BUS et

FACE

CPua2

SYSTEM

scı
