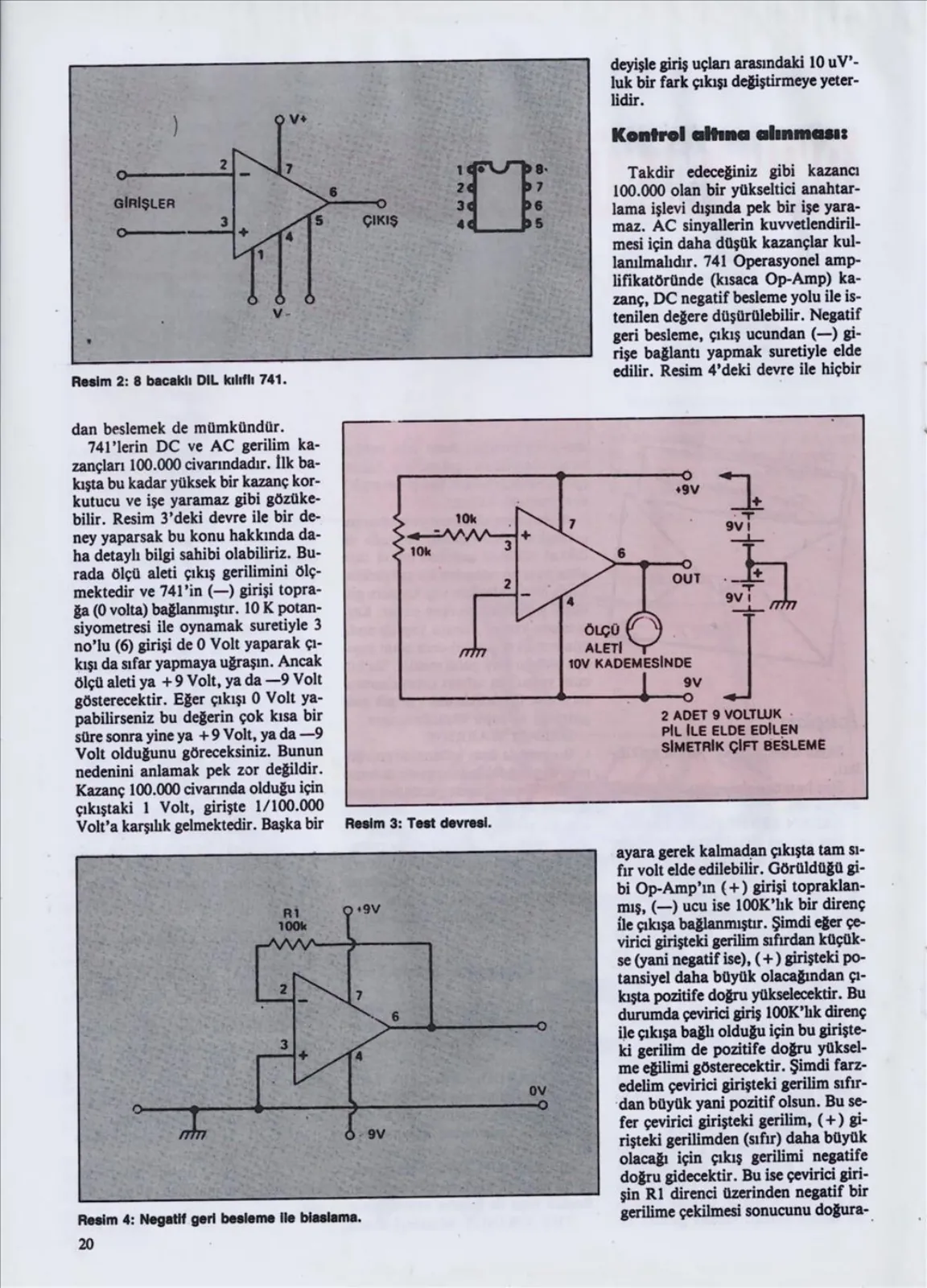

Sayfa 20

Resim 2: 8 bacaklı DIL kılıflı 741.

Kontrol altına alınması:

Takdir edeceğiniz gibi kazancı 100.000 olan bir yükseltici anahtarlama işlevi dışında pek bir işe yaramaz. AC sinyallerin kuvvetlendirilmesi için daha düşük kazançlar kullanılmalıdır. 741 Operasyonel amplifikatöründe (kısaca Op-Amp) kazanç, DC negatif besleme yolu ile istenilen değere düşürülebilir. Negatif geri besleme, çıkış ucundan (—) girişe bağlantı yapmak suretiyle elde edilir. Resim 4'deki devre ile hiçbir ayara gerek kalmadan çıkışta tam sıfır volt elde edilebilir. Görüldüğü gibi Op-Amp'ın (+) girişi topraklanmış, (—) ucu ise 100K'lık bir direnç ile çıkışa bağlanmıştır. Şimdi eğer çıkışta bir gerilim oluşursa (yani negatif ise), (+) girişteki potansiyel çıkışta pozitife doğru yükselecektir. Bu durumda çevirici giriş 100K'lık direnç ile çıkışa bağlı olduğu için bu girişteki gerilim de pozitife doğru yükselme eğilimi gösterecektir. Şimdi farzedelim çevirici girişteki gerilim sıfırlanacaktır. Böylece çıkıştaki gerilim değişimlerinin girişi ters yönde etkilemesi nedeni ile hem giriş, hem de çıkış tam sıfır voltta kalmak zorunda olacaktır.

2 ADET 9 VOLTLUK PİL İLE ELDE EDİLEN SİMETRİK ÇİFT BESLEME

Resim 3: Test devresi.

Resim 4: Negatif geri besleme ile biaslama.
