Sayfa 23

Hafıza Dağılımı:

$0000-$03FF: Zero-Page, geliştirilmiş Zero-Page $0400-$07FF: Ekran belleği $3000-$BFFF: EPROM programlar için boş alan $C000-$CFFF: Makine dili rutinler $D000-$DFFF: I/O-Bölümü $E000-$FFFF: İşletim sistemi

Bazı Özellikler:

- Run/Stop tuşu ile her zaman başlangıç ekranına dönebilirsiniz. - Run/Stop ve Restore'ye beraber bastığınızda ise program kesilecek, - Programın adı istendiğinde '$' yazıp device number '8' verildiğinde directory karşınıza çıkar. - Programın bitiş adresini verirken en son dolu byte yazılmalıdır. Bazı programlayıcılarda olduğu gibi son adresten sonraki byte'ın yazılması gereksizdir.

(Bu yazının programı dökümündedir)

Bütün transistörler BC 547

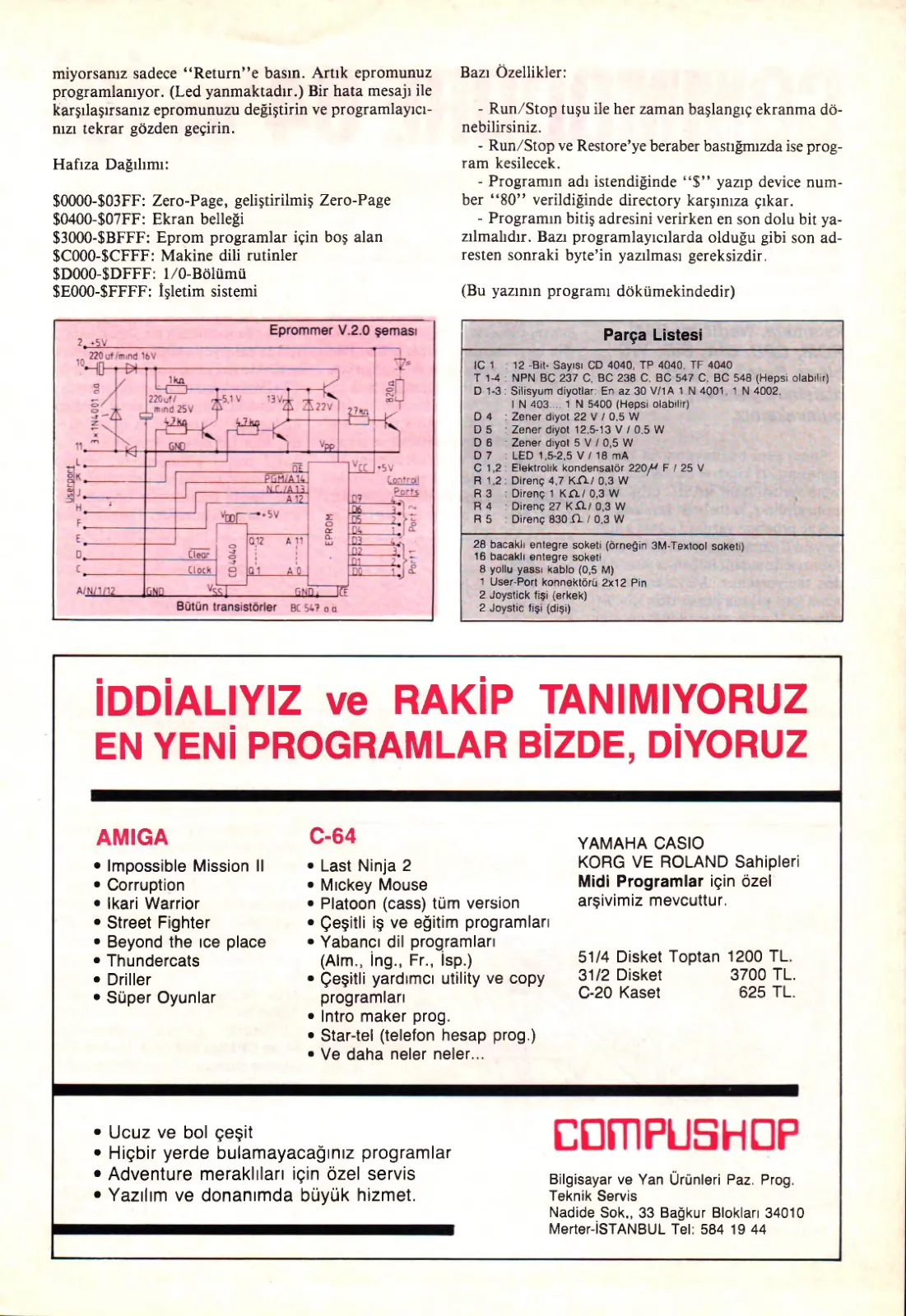

Eprommer V.2.0 şeması Parça Listesi: - Bit Sayısı: CD 4040, TP 4040, TF 4040 1 adet T 1-4: NPN BC 237 C, BC 238 C, BC 547 C, BC 548 (Hepsi olabilir) 2 adet D 1-3: Silisyum diyotlar: En az 30 V/1A 1N 4001, 1N 4002, 1N 4003... 1N 5400 (Hepsi olabilir) D4: Zener diyot 22 V / 0.5 W D5: Zener diyot 12.5-13 V / 0.5 W D6: Zener diyot 5 V / 0.5 W D7: 1.5-2.5 V / 18 mA C 1,2: Elektrolitik kondansatör 220 µF / 25 V R 1,2: Direnç 4.7 kΩ / 0.3 W R3: Direnç 1 kΩ / 0.3 W R4: Direnç 27 kΩ / 0.3 W R5: Direnç 820 Ω / 0.3 W 1 adet 28 bacaklı entegre soketi (örneğin 3M-Textool soketi) 1 adet 16 bacaklı entegre soketi 1 adet 8 yollu yassı kablo (0.5 m) 1 adet User-Port konnektörü 2x12 Pin

2 Joystick fişi (erkek) 2 Joystick fişi (dişi)
