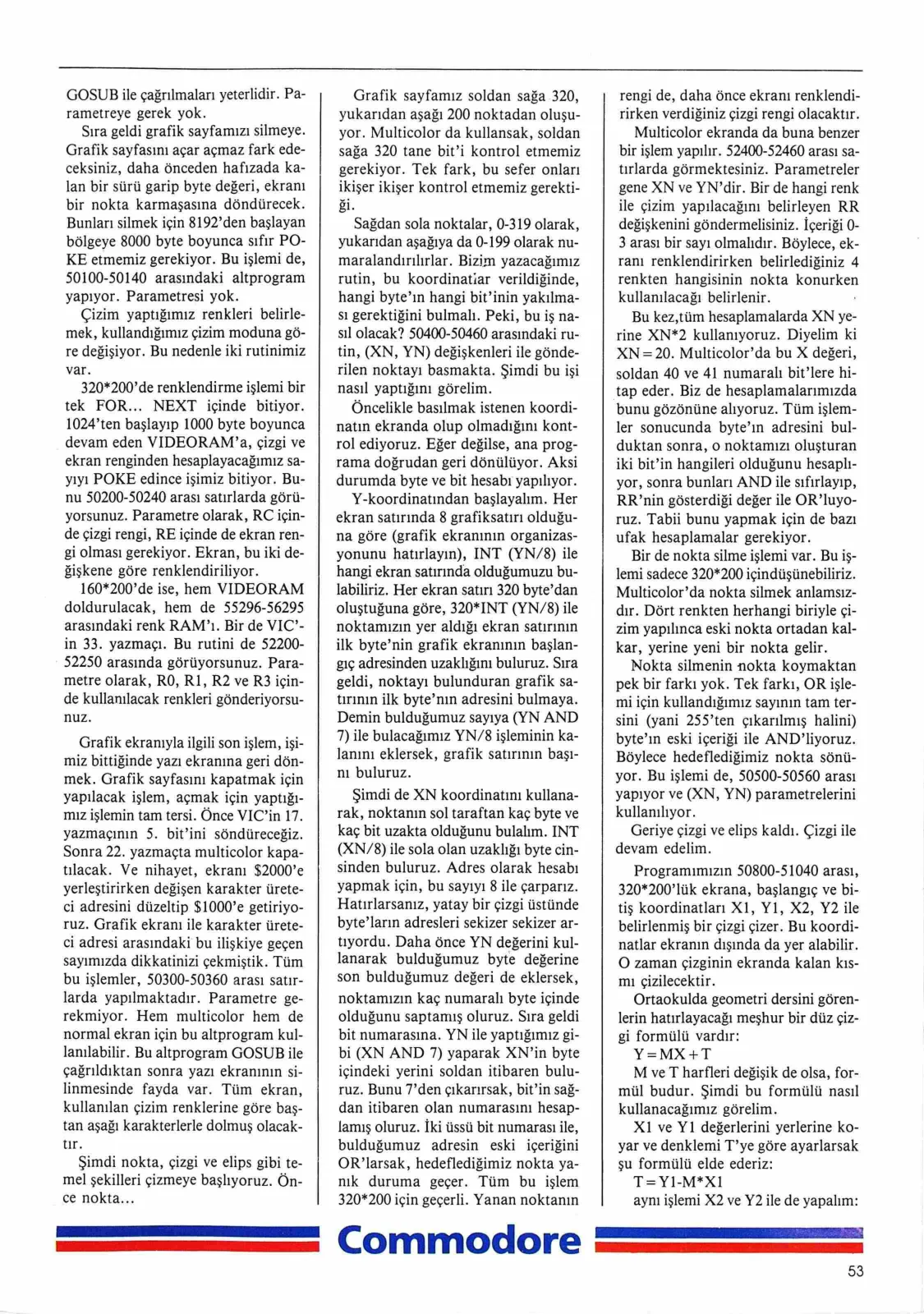

Sayfa 53

GOSUB ile çağrılmaları yeterlidir. Parametreye gerek yok. Sıra geldi grafik sayfamızı silmeye. Grafik sayfasını açar açmaz fark edeceksiniz, daha önceden hafızada kalan bir sürü garip byte değeri, ekranı bir nokta karmaşasına döndürecek. Bunları silmek için 8192'den başlayan bölgeye 8000 byte boyunca sıfır POKE etmemiz gerekiyor. Bu işlemi de, 50100-50140 arasındaki altprogram yapıyor. Parametresi yok. Çizim yaptığımız renkleri belirlemek, kullandığımız çizim moduna göre değişiyor. Bu nedenle iki rutinimiz var. 320*200'de renklendirme işlemi bir tek FOR... NEXT içinde bitiyor. 1024'ten başlayıp 1000 byte boyunca devam eden çizgi ve ekran renginden hesaplayacağımız sayıyı POKE edince işimiz bitiyor. Bunu 50200-50240 arası satırlarda görüyorsunuz. Parametre olarak, RC içinde çizgi rengi, RE içinde de ekran rengi olması gerekiyor. Ekran, bu iki değişkene göre renklendiriliyor. 160*200'de ise, hem VİDEORAM doldurulacak, hem de 55296-56295 arasındaki renk RAM'ı. Bir de VIC'in 33. yazmaçı. Bu rutini de 52200-52250 arasında görüyorsunuz. Parametre olarak, R0, R1, R2 ve R3 içinde kullanılacak renkleri gönderiyorsunuz.

Grafik ekranıyla ilgili son işlem, işimiz bittiğinde yazı ekranına geri dönmek. Grafik sayfasını kapatmak için yapılacak işlem, açmak için yaptığımız işlemin tam tersi. Önce VIC'in 17. yazmaçının 5. bit'ini söndüreceğiz. Sonra 22. yazmaçta multicolor kapatılacak. Ve nihayet, ekranı $2000'e yerleştirirken değişen karakter üreteci adresini düzeltip $1000'e getiriyoruz. Grafik ekranı ile karakter üreteci adresi arasındaki bu ilişkiye geçen sayımızda dikkatinizi çekmiştik. Tüm bu işlemler, 50300-50360 arası satırlarda yapılmaktadır. Parametre gerekmiyor. Hem multicolor hem de normal ekran için bu altprogram kullanılabilir. Bu altprogram GOSUB ile çağrıldıktan sonra yazı ekranının silinmesinde fayda var. Tüm ekran, kullanılan çizim renklerine göre baştan aşağı karakterlerle dolmuş olacaktır. Şimdi nokta, çizgi ve elips gibi temel şekilleri çizmeye başlıyoruz. Önce nokta...

Grafik sayfamız soldan sağa 320, yukarıdan aşağı 200 noktadan oluşuyor. Multicolor da kullansak, soldan sağa 320 tane bit'i kontrol etmemiz gerekiyor. Tek fark, bu sefer onları ikişer ikişer kontrol etmemiz gerektiği. Sağdan sola noktalar, 0-319 olarak, yukarıdan aşağıya da 0-199 olarak numaralandırılırlar. Bizim yazacağımız rutin, bu koordinatlar verildiğinde, hangi byte'ın hangi bit'inin yakılması gerektiğini bulmalı. Peki, bu iş nasıl olacak? 50400-50460 arasındaki rutin, (XN, YN) değişkenleri ile gönderilen noktayı basmakta. Şimdi bu işi nasıl yaptığını görelim. Öncelikle basılmak istenen koordinatın ekranda olup olmadığını kontrol ediyoruz. Eğer değilse, ana programa doğrudan geri dönülüyor. Aksi durumda byte ve bit hesabı yapılıyor. Y-koordinatından başlayalım. Her ekran satırında 8 grafik satırı olduğuna göre (grafik ekranının organizasyonunu hatırlayın), INT (YN/8) ile hangi ekran satırında olduğumuzu bulabiliriz. Her ekran satırı 320 byte'dan oluştuğuna göre, 320*INT (YN/8) ile noktamızın yer aldığı ekran satırının ilk byte'ının grafik ekranının başlangıç adresinden uzaklığını buluruz. Sıra geldi, noktayı bulunduran grafik satırının ilk byte'ının adresini bulmaya. Demin bulduğumuz sayıya (YN AND 7) ile bulacağımız YN/8 işleminin kalanını eklersek, grafik satırının başını buluruz.

Şimdi de XN koordinatını kullanarak, noktanın sol taraftan kaç byte ve kaç bit uzakta olduğunu bulalım. INT (XN/8) ile sola olan uzaklığı byte cinsinden buluruz. Adres olarak hesabı yapmak için, bu sayıyı 8 ile çarparız. Hatırlarsanız, yatay bir çizgi üstünde byte'ların adresleri sekizer sekizer artıyordu. Daha önce YN değerini kullanarak bulduğumuz byte değerine son bulduğumuz değeri de eklersek, noktamızın kaç numaralı byte içinde olduğunu saptamış oluruz. Sıra geldi bit numarasına. YN ile yaptığımız gibi (XN AND 7) yaparak XN'in byte içindeki yerini soldan itibaren buluruz. Bunu 7'den çıkarırsak, bit'in sağdan itibaren olan numarasını hesaplamış oluruz. İki üssü bit numarası ile, bulduğumuz adresin eski içeriğini OR'larsak, hedeflediğimiz nokta yanık duruma geçer. Tüm bu işlem 320*200 için geçerli. Yanan noktanın rengi de, daha önce ekranı renklendirirken verdiğiniz çizgi rengi olacaktır. Multicolor ekranda da buna benzer bir işlem yapılır. 52400-52460 arası satırlarda görmektesiniz. Parametreler gene XN ve YN'dir. Bir de hangi renk ile çizim yapılacağını belirleyen RR değişkenini göndermelisiniz. İçeriği 0-3 arası bir sayı olmalıdır. Böylece, ekranı renklendirirken belirlediğiniz 4 renkten hangisinin nokta konurken kullanılacağı belirlenir. Bu kez, tüm hesaplamalarda XN yerine XN*2 kullanıyoruz. Diyelim ki XN = 20. Multicolor'da bu X değeri, soldan 40 ve 41 numaralı bit'lere hitap eder. Biz de hesaplamalarımızda bunu göz önüne alıyoruz. Tüm işlemler sonucunda byte'ın adresini bulduktan sonra, o noktamızı oluşturan iki bit'in hangileri olduğunu hesaplıyor, sonra bunları AND ile sıfırlayıp, RR'nin gösterdiği değer ile OR'luyoruz. Tabii bunu yapmak için de bazı ufak hesaplamalar gerekiyor. Bir de nokta silme işlemi var. Bu işlemi sadece 320*200 için düşünebiliriz. Multicolor'da nokta silmek anlamsızdır. Dört renkten herhangi biriyle çizim yapılınca eski nokta ortadan kalkar, yerine yeni bir nokta gelir. Nokta silmenin nokta koymaktan pek bir farkı yok. Tek farkı, OR işlemi için kullandığımız sayının tam tersini (yani 255'ten çıkarılmış halini) byte'ın eski içeriği ile AND'liyoruz. Böylece hedeflediğimiz nokta sönüyor. Bu işlemi de, 50500-50560 arası yapıyor ve (XN, YN) parametrelerini kullanılıyor. Geriye çizgi ve elips kaldı. Çizgi ile devam edelim. Programımızın 50800-51040 arası, 320*200'lük ekrana, başlangıç ve bitiş koordinatları X1, Y1, X2, Y2 ile belirlenmiş bir çizgi çizer. Bu koordinatlar ekranın dışında da yer alabilir. O zaman çizginin ekranda kalan kısmı çizilecektir. Ortaokulda geometri dersini görenlerin hatırlayacağı meşhur bir düz çizgi formülü vardır: Y=MX+T. M ve T harfleri değişik de olsa, formül budur. Şimdi bu formülü nasıl kullanacağımızı görelim. X1 ve Y1 değerlerini yerlerine koyar ve denklemi T'ye göre ayarlarsak şu formülü elde ederiz: T=Y1-M*X1. Aynı işlemi X2 ve Y2 ile de yapalım:
