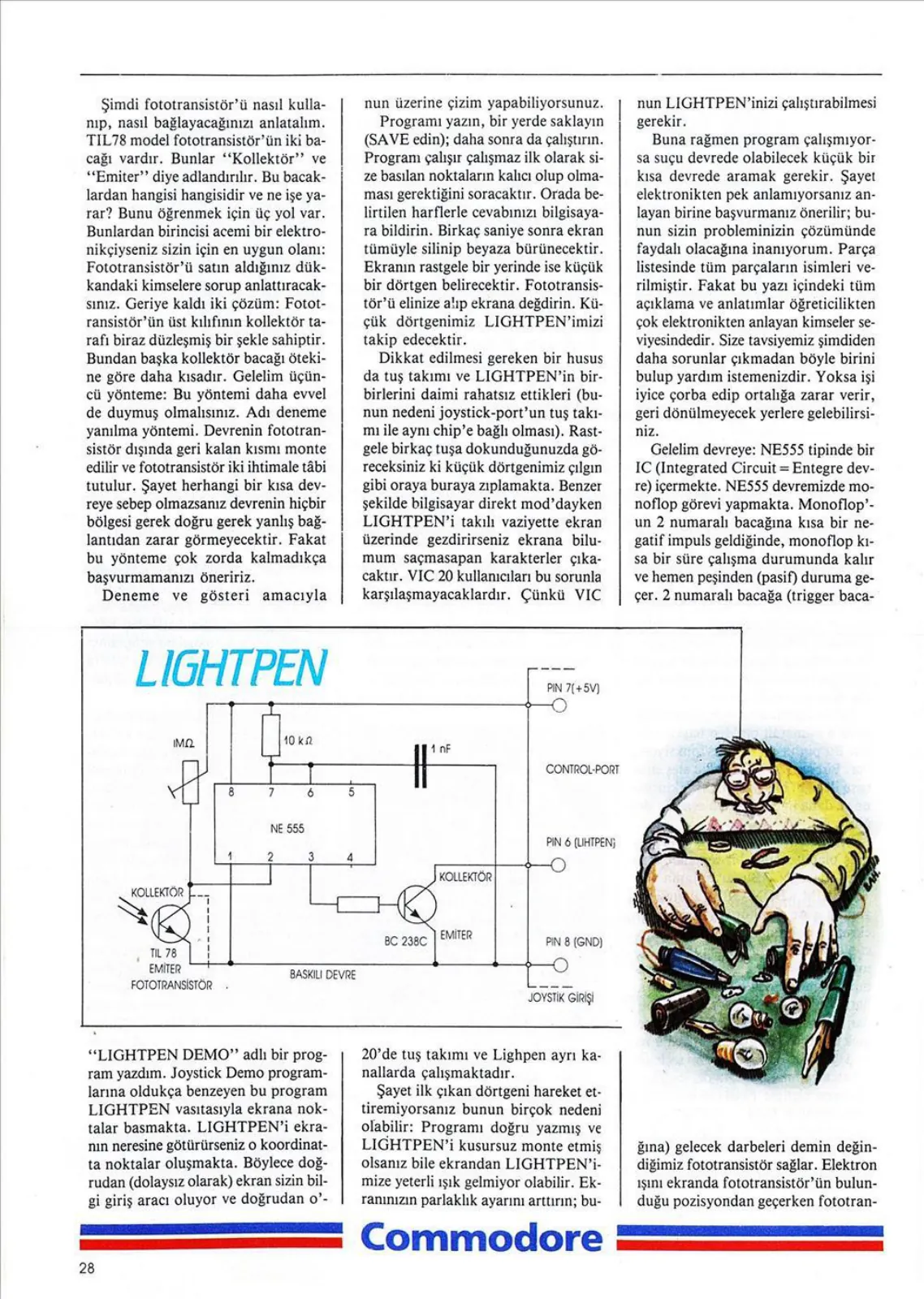

Şimdi fototransistör'ü nasıl kullanıp, nasıl bağlayacağınızı anlatalım. TIL78 model fototransistör'ün iki bacağı vardır. Bunlar “Kollektör” ve “Emiter” diye adlandırılır. Bu bacaklardan hangisi hangisidir ve ne işe yarar? Bunu öğrenmek için üç yol var. Bunlardan birincisi acemi bir elektronikçiyseniz sizin için en uygun olanı: Fototransistör'ü satın aldığınız dükkandaki kimselere sorup anlattıracaksınız. Geriye kaldı iki çözüm: Fototransistör'ün üst kılıfının kollektör tarafı biraz düzleşmiş bir şekle sahiptir. Bundan başka kollektör bacağı ötekine göre daha kısadır. Gelelim üçüncü yönteme: Bu yöntemi daha evvel de duymuş olmalısınız. Adı deneme yanılma yöntemi. Devrenin fototransistör dışında geri kalan kısmı monte edilir ve fototransistör iki ihtimale tâbi tutulur. Şayet herhangi bir kısa devreye sebep olmazsanız devrenin hiçbir bölgesi gerek doğru gerek yanlış bağlantıdan zarar görmeyecektir. Fakat bu yönteme çok zorda kalmadıkça başvurmamanızı öneririz.

'nun üzerine çizim yapabiliyorsunuz. Programı yazın, bir yerde saklayın (SAVE edin); daha sonra da çalıştırın. Program çalışır çalışmaz ilk olarak size basılan noktaların kalıcı olup olmaması gerektiğini soracaktır. Orada belirtilen harflerle cevabınızı bilgisayara bildirin. Birkaç saniye sonra ekran tümüyle silinip beyaza bürünecektir. Ekranın rastgele bir yerinde ise küçük bir dörtgen belirecektir. Fototransistör'ü elinize alıp ekrana değdirin. Küçük dörtgenimiz LIGHTPEN'imizi takip edecektir. Dikkat edilmesi gereken bir husus da tuş takımı ve LIGHTPEN'in birbirlerini daimi rahatsız ettikleri (bunun nedeni joystick-port'un tuş takımı ile aynı chip'e bağlı olması). Rastgele birkaç tuşa dokunduğunuzda göreceksiniz ki küçük dörtgenimiz çılgın gibi oraya buraya zıplamakta. Benzer şekilde bilgisayar direkt mod'dayken LIGHTPEN'i takılı vaziyette ekran üzerinde gezdirirseniz ekrana bilumum saçmasapan karakterler çıkacaktır. VİC 20 kullanıcıları bu sorunla nun LIGHTPEN'inizi çalıştırabilmesi gerekir. Buna rağmen program çalışmıyorsa suçu devrede olabilecek küçük bir kısa devrede aramak gerekir. Şayet elektronikten pek anlamıyorsanız anlayan birine başvurmanız önerilir; bunun sizin probleminizin çözümünde faydalı olacağına inanıyorum. Parça listesinde tüm parçaların isimleri verilmiştir. Fakat bu yazı içindeki tüm açıklama ve anlatımlar öğreticilikten çok elektronikten anlayan kimseler seviyesindedir. Size tavsiyemiz şimdiden daha sorunlar çıkmadan böyle birini bulup yardım istemenizdir. Yoksa işi iyice çorba edip ortalığa zarar verip geri dönülmeyecek yerlere gelebilirsiniz. Gelelim devreye: NE555 tipinde bir IC (Integrated Circuit — Entegre devre) içermekte. NE555 devremizde monoflop görevi yapmakta. Monoflop'un 2 numaralı bacağına kısa bir negatif impuls geldiğinde, monoflop kısa bir süre çalışma durumunda kalır ve hemen peşinden (pasif) duruma geçer. 2 numaralı bacağa (trigger bacağı)

Deneme ve gösteri amacıyla | karşılaşmayacaklardır. Çünkü VIC | çer. 2 numaralı bacağa (trigger baca- LİGİ ill EN Tt O ma dökü CONTROLPORT NE 555 PN 6 ia KOLLEKTÖR KOLEKTÖR İZ. BŞ i ! Bc | EMİTER PIN 8 (GND) | EMER BASKILI DEVRE FOTOTRANSİSTÖR JOVSTİK GİRİŞİ

“LIGHTPEN DEMO” adlı bir program yazdım. Joystick Demo programlarına oldukça benzeyen bu program LIGHTPEN vasıtasıyla ekrana noktalar basmakta. LIGHTPEN'i ekranın neresine götürürseniz o koordinatta noktalar oluşmakta. Böylece doğrudan (dolaysız olarak) ekran sizin bilgi giriş aracı oluyor ve doğrudan o

20'de tuş takımı ve LIGHTPEN ayrı kanallarda çalışmaktadır. Şayet ilk çıkan dörtgeni hareket ettiremiyorsanız bunun birçok nedeni olabilir: Programı doğru yazmış ve LIGHTPEN'i kusursuz monte etmiş olsanız bile ekrandan LIGHTPEN'imize yeterli ışık gelmiyor olabilir. Ekranınızın parlaklık ayarını arttırın; buna gelecek darbeleri demin değindiğimiz fototransistör sağlar. Elektron ışını ekranda fototransistörün bulunduğu pozisyondan geçerken fototransistör kısa süreli bir negatif impuls gönderir, bu impuls monoflop tarafından bilgisayarın değerlendirebileceği sinyallere çevrilir, bu sinyal bir transistör tarafından kuvvetlendirilerek bilgisayara gönderilir. En sonda bulunan kuvvetlendirici kat sayesinde LIGHTPEN'imizin karanlık ekranlarda da çalışabilmesi sağlanmıştır. Fakat gene de değişik karakteristikteki ortamlarda devremizin hâlâ çalışmasını sağlamak için bir de ayar (kalibrasyon) noktası koyduk. Bir megaohm'luk trimpot tipi direncin sağladığı bir ayarla oynayıp optimal sonucu elde etmeye çalışın. Ayar yapmak oldukça basit: Trimpot'unuzu LIGHTPEN'inizin düzenli çalıştığı bir noktaya kadar çevirin. Bir kiloohm'luk direnç, kuvvetlendirici transistörümüz için bir öndirençtir. Devrede geri kalan elemanların görevi ise monoflop'un çalışma seviyesinde kalıp geriye (pasif seviyeye) düşmesi arasında geçecek zamanı ayarlamaktır. Şimdi de programımızı daha yakından görelim. 390 ve 400'üncü satırlarda renk hafızası sıfırlarla doldurulup boş ekranın siyah renk alması sağlanıyor. LIGHTPEN'in pozisyonu bilgisayar tarafından gerek X- gerek Y- koordinatları olarak dokuz bit hassasiyetle algılanmakta. X- koordinatının üst sekiz biti 53267 adresli hafızada bulunmaktadır (VIC 20'de 36871). X- değerinin sıfır numaralı bit'ine ulaşamıyoruz. Bu yüzden LIGHTPEN'le yapılan çizimin hassasiyeti hiçbir zaman iki bitişik noktanın altına inemiyor. Fakat bu hassasiyet düşük çözünürlüklü grafik (bir karakter — bir nokta) için yetip de artıyor bile. 440'tan 470'inci satıra kadar olan bölümde X- ve Y- koordinatları beşer kere okunup aritmetik olarak toplanıyor ve 480'inci satırda bu toplamlar beşe bölünüyor. Yani kısacası beş noktalık örnek okunup bunların ortalaması alınıyor. Bu işlem okunan değerleri stabil hale getirmek için kullanılıyor, çünkü yapılan denemeler göstermiştir ki bilhassa X- değeri aşırı derecede oynamaktadır. Bunun yanında Y- koordinatı daha sakin bir davranış örneği göstermektedir.
