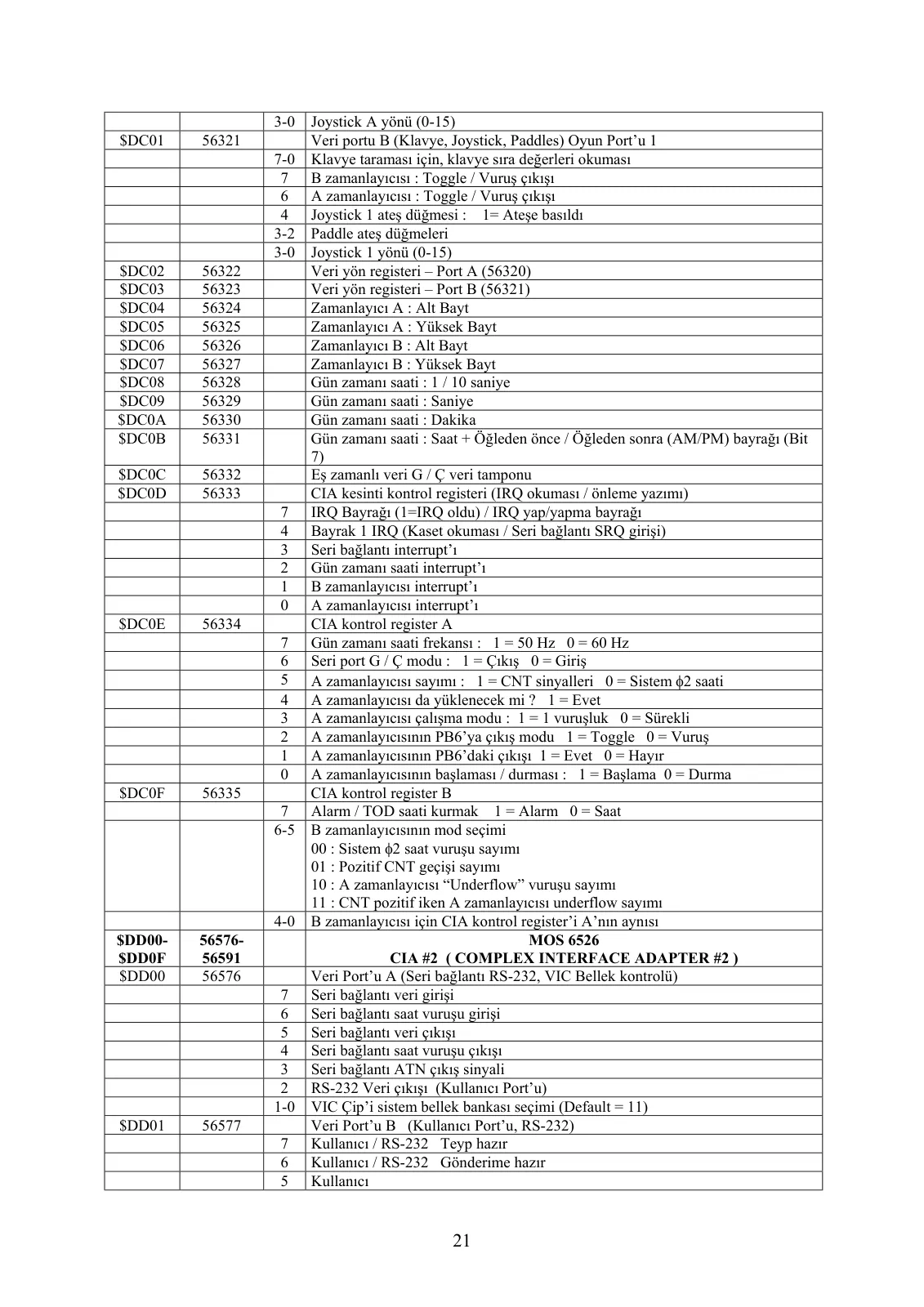

Sayfa 21

3-0 Joystick A yönü (0-15) $DC01 56321 Veri portu B (Klavye, Joystick, Paddles) Oyun Port’u 1 7-0 Klavye taraması için, klavye sıra değerleri okuması 7 B zamanlayıcısı : Toggle / Vuruş çıkışı 6 A zamanlayıcısı : Toggle / Vuruş çıkışı 4 Joystick 1 ateş düğmesi : 1= Ateşe basıldı 3-2 Paddle ateş düğmeleri 3-0 Joystick 1 yönü (0-15) $DC02 56322 Veri yön registeri – Port A (56320) $DC03 56323 Veri yön registeri – Port B (56321) $DC04 56324 Zamanlayıcı A : Alt Bayt $DC05 56325 Zamanlayıcı A : Yüksek Bayt $DC06 56326 Zamanlayıcı B : Alt Bayt $DC07 56327 Zamanlayıcı B : Yüksek Bayt $DC08 56328 Gün zamanı saati : 1 / 10 saniye $DC09 56329 Gün zamanı saati : Saniye $DC0A 56330 Gün zamanı saati : Dakika $DC0B 56331 Gün zamanı saati : Saat + Öğleden önce / Öğleden sonra (AM/PM) bayrağı (Bit 7) $DC0C 56332 Eş zamanlı veri G / Ç veri tamponu $DC0D 56333 CIA kesinti kontrol registeri (IRQ okuması / önleme yazımı) 7 IRQ Bayrağı (1=IRQ oldu) / IRQ yap/yapma bayrağı 4 Bayrak 1 IRQ (Kaset okuması / Seri bağlantı SRQ girişi) 3 Seri bağlantı interrupt’ı 2 Gün zamanı saati interrupt’ı 1 B zamanlayıcısı interrupt’ı 0 A zamanlayıcısı interrupt’ı $DC0E 56334 CIA kontrol register A 7 Gün zamanı saati frekansı : 1 = 50 Hz 0 = 60 Hz 6 Seri port G / Ç modu : 1 = Çıkış 0 = Giriş 5 A zamanlayıcısı sayımı : 1 = CNT sinyalleri 0 = Sistem φ2 saati 4 A zamanlayıcısı da yüklenecek mi ? 1 = Evet 3 A zamanlayıcısı çalışma modu : 1 = 1 vuruşluk 0 = Sürekli 2 A zamanlayıcısının PB6’ya çıkış modu 1 = Toggle 0 = Vuruş 1 A zamanlayıcısının PB6’daki çıkışı 1 = Evet 0 = Hayır 0 A zamanlayıcısının başlaması / durması : 1 = Başlama 0 = Durma $DC0F 56335 CIA kontrol register B 7 Alarm / TOD saati kurmak 1 = Alarm 0 = Saat 6-5 B zamanlayıcısının mod seçimi 00 : Sistem φ2 saat vuruşu sayımı 01 : Pozitif CNT geçişi sayımı 10 : A zamanlayıcısı “Underflow” vuruşu sayımı 11 : CNT pozitif iken A zamanlayıcısı underflow sayımı 4-0 B zamanlayıcısı için CIA kontrol register’i A’nın aynısı $DD00-

$DD0F

56576- 56591 MOS 6526 CIA #2 ( COMPLEX INTERFACE ADAPTER #2 ) $DD00 56576 Veri Port’u A (Seri bağlantı RS-232, VIC Bellek kontrolü) 7 Seri bağlantı veri girişi 6 Seri bağlantı saat vuruşu girişi 5 Seri bağlantı veri çıkışı 4 Seri bağlantı saat vuruşu çıkışı 3 Seri bağlantı ATN çıkış sinyali 2 RS-232 Veri çıkışı (Kullanıcı Port’u) 1-0 VIC Çip’i sistem bellek bankası seçimi (Default = 11) $DD01 56577 Veri Port’u B (Kullanıcı Port’u, RS-232) 7 Kullanıcı / RS-232 Teyp hazır 6 Kullanıcı / RS-232 Gönderime hazır 5 Kullanıcı
